下列信息类型被分配给诊断文件:
- | 方框图 (SSP-SSP 标识符):在功能结构中确定的电路图。 |
- | 部件电路图 (SSP-BTS 标识符):在部件结构中确定的电路图。 |
- | 安装位置 (EBO-EBO 标识符):在部件结构中确定的图像。 |
- | 插头示意图 (STA-STA 标识符):在部件结构中确定的图像。 |
- | 线脚布置 (PIB-PIB 标识符):在部件结构中确定的文件。 |
- | 功能描述 (FUB-FUB 标识符):在功能结构中确定的文件。 |
- | 部件描述 (FUB-FUB 标识符);在部件结构中确定的文件。 提示:自 F01 车型系列起,提供部件简短描述。
|
适用下列特点:
- | 所有有诊断功能的控制单元都有线脚布置。对于旧款车型系列,其他部件同样也有可能存在线脚布置。 |
- | 存在针对自 2 个插头接点起的插头的插头示意图。 高压插头无插头示意图! |
- | 存在以下形式的跨组件的部件电路图 (SSP-BTS):接地概览、保险丝概览、连接器概览、部件一览、插头概览
包含所有接地点或接地连接器的接地概览,这些接地点或接地连接器未完整显示在方框图上。它们提供的信息是,哪些部件连接至车辆中的接地点或接地连接器。
包含每个保险丝的保险丝概览。提供的信息是,哪些部件连接至保险丝以及该保险丝的供电来自何处。与方框图不同,在保险丝概览上显示了从保险丝到部件的整个路径。
存在包含所有连接器的连接器概览,这些连接器未完整显示在方框图上。
部件一览针对有诊断功能的控制单元创建,这些控制单元未通过方框图和电源电路图完整显示。对于旧款车型系列,其他部件同样也有可能存在部件一览。部件一览给出的是各个部件的所有导线的概览。这些导线一直显示至下一个部件、连接器或插头。只有主要部件才用文本表示。所有其他部件在符号上具有一个活窗 (超链接),该活窗导航至更多详细信息。
存在针对自 2 个插头接点起的插头的插头概览。这些导线一直显示至下一个部件、连接器或插头。这些部件未用文本表示。它们在符号上具有一个活窗 (超链接),该活窗导航至更多详细信息。
重要: 在热点已激活时,必须通过按钮文件调用所有上述概述。 |
- | 对于右座驾驶型车辆,不提供的对称的安装位置。例外:对于右座驾驶型车辆,安装位置并非对称,最终有所偏差。 |
- | 不存在针对所有电气符号的部件描述(自 F01 起),例如针对保险丝或单个点火电路的气体发生器。
|
![]() |
注意! 自服务包 2021 起 (第一次批量生产 I20) 为某些供电导线 (例如制动器、转向系、高压蓄电池单元、外部照明、某些控制单元) 提供可靠供电。在这里,这些供电导线包括总线端 KL 30 以及总线端 KL 31。 在供电导线最多允许一个维修点! |
可靠供电用于为某些组件提供电压。在这些组件上,电压在任何情况上都不允许低于某个规定的电平。
国此,这些供电导线在它们的整个寿命期内在整个长度上只允许修理一次 (在切断后通过一个连接器重新连接)。
第二个维修点会导致接触电阻总和过高,因此不能再确保可靠供电。

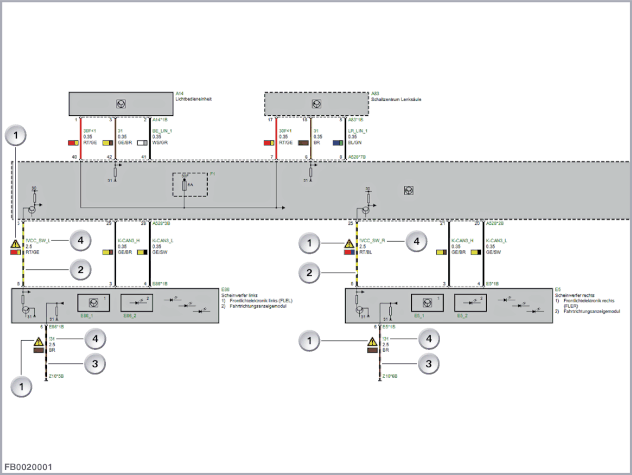

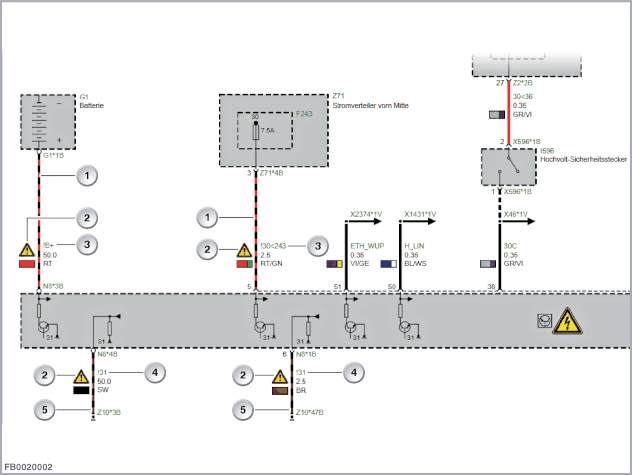

出于这个原因,在电路图中对相关供电导线进行了相应的标记。标记通过下列特征实现:
- | 供电导线上的提示符号 |
- | 供电导线的彩色标记
|
- | 信号名用一个感叹号开头 |
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
红色/黑色供电导线 (总线端 KL 30) |
2 |
提示符号 |
3 |
带感叹号的信号名 (正极导线) |
4 |
带感叹号的信号名 (负极导线) |
5 |
棕色/黑色供电导线 (总线端 KL 31) |
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
提示符号 |
2 |
黄色/黑色信号线 (来自控制单元的总线端 KL 30) |
3 |
棕色/黑色供电导线 (总线端 KL 31) |
4 |
带感叹号的信号名 |
![]() |
提示! 此外,在控制单元的线脚布置中在用于供电导线的线脚上集成了一个提示符号。 |
诊断文件在 ISTA 中互相紧密联网。

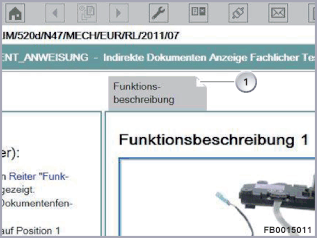

从方框图可以转至提供更多详细信息的活窗 (超链接)。这些信息类型通过 ISTA 中的选项卡显示。为此选择 ISTA 中相应的选项卡。
选项卡的特点:
当在某个选项卡上能看到 "折角" 时,表示所选的符号有相同信息类型的多个对象可用。
另外,选项卡可能标有 (1/3):即:该选项卡上有 3 个有效的文件。
多次选择带“折角”的相应选项卡,然后会依次显示对象。
索引 |
说明 |
---|---|
1 |
红色的“折角” |
用于查询故障的更多电路图的特点:

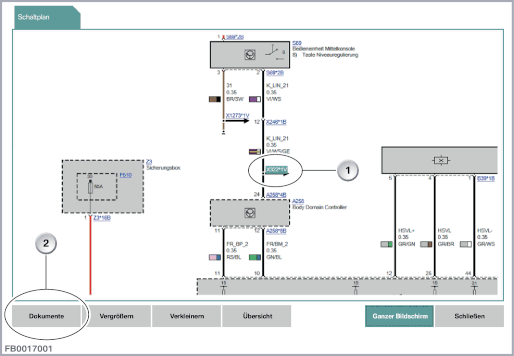

如果为了查询故障在更多电路图上查询信息,必须在左下方的 ISTA 中按下按钮 文件。
重要: 在热点已激活时,必须通过按钮文件调用所有其他的电路图。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
首先激活热点。 |
2 |
然后选择按钮文件。 |
从功能结构中的方框图出发,可以通过电路图中左上角的一个图标(眼睛)导航至方框图。
这些方框图在功能结构中从 F01 开始可以在机构节点“方框图”下找到。
方框图的特点:
方框图显示系统的功能联网。因此,应考虑到车辆中通过总线系统实现的增加的联网。通过方框图可以总览技术关系,因此也便于理解。方框图不是用于故障查询的电路图!方框图不含部件上的插头连接的说明和导线的说明,例如横截面和颜色。
原则上可以在 ISTA 中根据诊断文件在引导性故障查询范围外搜索,即在测试模块外搜索。为此在 ISTA 菜单中存在“文本搜索”选项卡。
这适用于,例如,当存在与控制单元的通信故障时。
针对文本搜索添加一个新的搜索类型“按结构搜索”。
![]() |
提示! 只要为有效,适用项中也有测试模块。 |
此时按以下结构进行搜索:
- | 功能结构 |
- | 服务功能 |
- | 产品结构 |
- | 部件结构 |
- | 部件故障症状 |
搜索项将按下列顺序和默认选项在搜索关键词下方显示:
- | 按结构搜索(标准的预分配) |
- | 按文件标题搜索(标准的预分配) |
- | 在文件中查询 |
- | 按照文件编号查询 |
按完整定义和部分定义进行搜索。因为即使按部分定义进行搜索,适用项也可能包含其他超出预期数量的范围。
同时可以输入更多的搜索关键词。在这种情况下仅分析包含所有关键词的结构节点。
针对自由文本搜索不需要通配符设置。将准确按照所输入的字符串进行搜索。
建议:
如果无法足够准确地限制搜索,则提供有在文件中查询。由此会提高结果列表中查询结果的命中概率。
重要提示:
请注意信息类型的筛选器设置!并未预设所有信息类型!
当然也可以通过功能结构或部件结构来搜索诊断文件。部件结构此时按照电气符号进行排列。
如果充分了解功能结构和部件结构,同样也可以由此进行高效的搜索。
工作步骤:导航到相应的结构节点。按下“开始搜索”按钮。在此也请注意信息类型的筛选器设置!
如果结果列表中没有所搜索的电路图,则在更高层上再次开始搜索。
电路图将车辆的整个电气系统分为单个开关电路。
部件在电路图上的布置为,可以从正(上)到负(下)跟踪电流走向。
导线检测提示: 按下此处!
重要提示:
部件及导线的示意图并未按照比例绘制。因此,例如,一条长度超过 1 m 的导线与一条长度仅为几厘米的导线在绘制上并未有所不同。
在电路图上通常绘制有车辆的完整装备。无法针对每个装备系列创建自己的电路图。
内容类型在电路图上以所谓的选择括号进行表示。注意选择括号,因为如果在电路图上选择不正确,将不会显示更多信息。
与高压系统相连的控制单元在电路图上标记有“高电压”图标。
现在重新链接电路图中的信号名称。
当用户单击电路图中缩写信号名称的热点时,将在运行时显示信号名称的完整名称。
完整名称显示了信号的含义。
信号名称仍存在于高级电路图导航(“概述”按钮)中,并可用于导航。

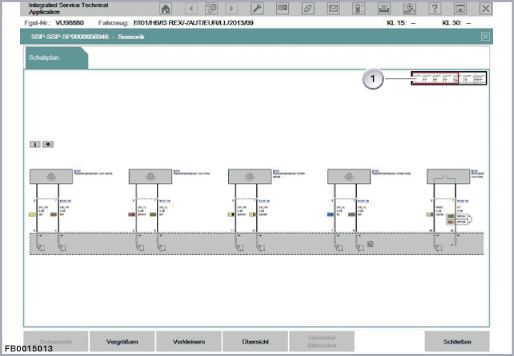

“Birdview”(鸟瞰图)功能:
“Birdview”(鸟瞰图)给出的方位是当前显示的电路图的剖面。
在电路图中将于 5 秒后隐去“Birdview”(鸟瞰图)功能(右上红框)。通过移动电路图可在电路图中再次显示“Birdview”(鸟瞰图)功能。
索引 |
说明 |
---|---|
1 |
“Birdview”(鸟瞰图) |
方框图显示的是与测试模块协调一致的各个子功能。
在各个功能图中,为了更加清晰明了,放弃了完整显示所有插头、导线分支;在需要时会在总体电路图 (可通过超链接找到)上显示保险丝、接地连接器和焊接连接件。
部件中的部分内部接线仅以图解形式描绘。高压组件始终带有一个警告符号。
接下来将说明针对电路图内容的更多详细信息。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
活窗电路图说明 |
2 |
活窗方框图 |

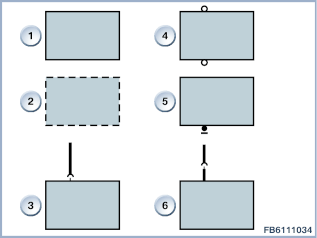

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
所有部件 |
2 |
部分部件 |
3 |
部件插头已连接 |
4 |
带螺钉端子部件 |
5 |
部件壳体直接与车辆接地连接 |
6 |
将插头用部件连接导线连接 |

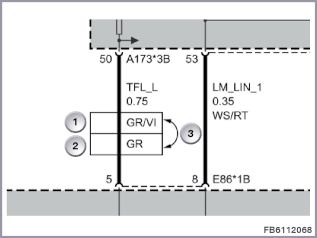

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
1. 可能的导线颜色 |
2 |
2. 可能的导线颜色 |
3 |
作为符号的箭头 |
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |

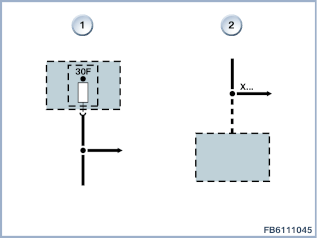

通过这个保险丝还为其它部件供电。 提示: 在向右的箭头上,没有提供任何活窗。对于导线的实际接线,可以通过活窗和进一步的文件,在用于供电的上级保险丝上查看概述。 |
2 |
在这个带虚线的导线上可能还有其它电缆连接器。 |
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |

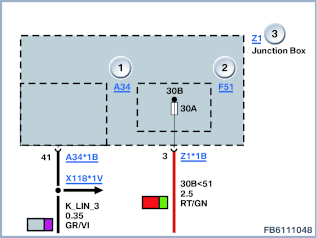

接线盒中的部件:接线盒电子装置 (JBE) |
2 |
接线盒中的部件:保险丝 F51 |
3 |
接线盒是由配电器和接线盒电子装置 (JBE) 的控制单元组成 |
提示!
对于其他部件内可更换的部件将提供一个额外的活窗。只有当存在创建时间点的信息时,才适用。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |

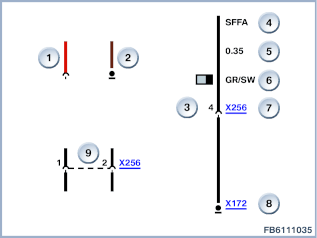

红色 = 供电 |
2 |
棕色 = 接地 |
3 |
线脚号码 4 |
4 |
SFFA 信号 |
5 |
导线截面 0.35 mm2 |
6 |
灰色和黑色(GR/SW)导线颜色 |
7 |
插头符号 X256 |
8 |
接地符号 X172 |
9 |
同一个插头中的 2 个线脚 Pin 划线表示同一插头的连接点。 |
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
被屏蔽的导线。 |
2 |

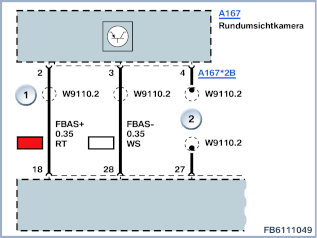

屏蔽 名称 W9110.2 中的 2 说明,已屏蔽 2 条导线。 |
在功能网络中,现有用于车辆 G0x、G1x 和 G3x 的节点“保险丝布置”。在此节点下,显示了配电器的保险丝布置图像。此图像还包括单个保险丝的设计安培值。该图像还包括保险丝所负责功能的图标。
另外,部件和保险丝连接在配电器上。通过选择链接,将显示更多信息,例如:安装位置。
如果在选择热点时在 ISTA 左下方选择了“文档”按钮,则还会显示保险丝概述(如果使用了保险丝)。
该保险丝布置未来也供其他车型系列使用。
存在针对自 2 个线脚 Pin 起的所有插头的插头示意图。例外:高压插头无插头示意图!
插头示意图显示的是已拔下的插头。
自 E6x 起的插头示意图:
下部中间的图标表示,涉及的是销子罩还是套筒壳体。
如果存在用于该插头的适配接口,则会在左下方记录适配器号码。
如果不存在适配接口,总会看到一个行李箱图标。在这种情况下,必须使用“电气触点的行李箱检验套件”进行检测。
提示:
显示的号码 (右下方) 是用于内部管理的图号。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |

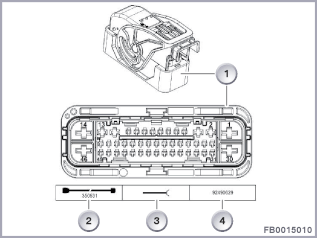

插头示意图 |
2 |
适配器号码 |
3 |
套筒壳体或销子罩图标 |
4 |
内部图号 |
提示:
适配接口插头上的锁止件可能必须旋转 180° 插上。这样可正确联锁适配接口的插头连接。
新安装位置图像自 2013 年起已提升至一个较高的质量水平。执行下列措施:
- | 将图像高度与流程系统上的显示相匹配 |
- | 改善图像分辨率。 |
- | 详细概述的介绍,有意义(图像上部默认)。 |
- | 通过一个黄点标记安装位置。 |
- | 部件本身为黄色。 |
- | 部件上的插头为蓝色。 |
- | 正桔黄色的高压线。 |
- | 承载 48V 电压的导线为紫色。 |
- | 高压组件配有警告标志。 |
提示:
对于右座驾驶型车辆,不提供的对称的安装位置。例外:对于右座驾驶型车辆,安装位置并非对称,最终有所偏差。
官方车辆和防弹车的安装位置特点:
下图所示为针对官方车辆和防弹车的提示。文件可能因外包而并不完整。由于在开发部门不存在数据,无需安装,但会显示一个标准图。
![]() |
提示! 在这些情况下,必须使用本地可用的专用文件。在紧急情况下必须联系技术支持部。 |
仅为控制单元创建线脚布置。对于所有导线完整显示在方框图上的控制单元,不存在自身的线脚布置信息类型。
如存在某个部件的线脚布置,选择右侧的活窗就会显示选项卡线脚布置。
线脚布置具有一个表格式结构。此时存在一栏通过缩写说明的信号类型。
缩写含义如下:
- | E = 输入信号 |
- | A = 输出信号 |
- | E/A = 总线信号 |
- | M = 接地 |
电路图中规定了导线颜色。或者作为文本 (例如 BL/RT),或者带有采用实际导线颜色的彩色框 (自 E8x 和 E9x 起,除 E83 和 E85 外)
作为导电性更强的导线的高压线始终以桔黄色表示。
48 V 导线始终以紫色表示。
导线颜色的重要提示!
导线颜色用于辨别导线。
在制造电线束时无法确保,始终可实现研发的预设值 (电路图的基础)。
因此,电路图上的导线颜色可能与车辆中的导线颜色有所不同!
但必须遵守针对故障查询的线脚布置!
与车辆上一样,高压导线在电路图上也用橙色进行了标记!
与车辆上一样,48V 导线在电路图上也用紫色进行了标记!
导线颜色 |
|||
---|---|---|---|
RS |
粉红色 |
WS |
白色 |
Ge |
黄色 |
RT |
红色 |
TR |
透明 |
GN |
绿色 |
Sw |
黑色 |
Bl |
蓝色 |
GR |
灰色 |
VI |
紫色 |
BR |
棕色 |
Or |
桔黄色 |
提示:
功能节点“方框图”中的方框图:配电器上保险丝的彩色标记:
绿色:小型保险丝 (MINI)
红色:中型保险丝 (ATO)
黑色:大型保险丝 (MAXI)
自版本 3.45 的 ISTA 起,电路图包含了一个新功能。ISTA 3.53 的目标是,针对以下产品系列也提供这些功能:
- | E7x |
- | E8x、E9x、E83、E85、除外 |
- | R5x |
提示!仅当电路图全屏显示时,这些功能才可用。
借助这些新功能可简化电路图中的导航并方便用户查找信息。
针对扩展的电路图导航已进行了额外连续改进:

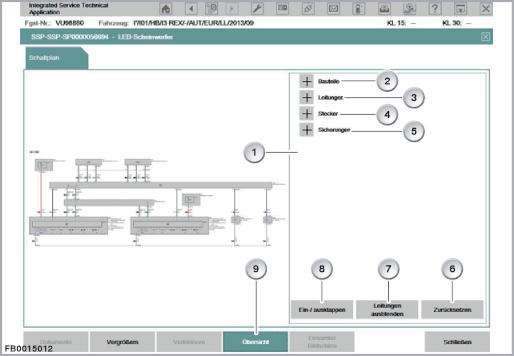

使用“概述”按钮可在电路图右方打开一个显示窗口。
在该显示窗口中会列出电路图(如果有)中的不同组:
在导线组中,现在针对信号名也提供采用各种语言描述的长名称形式。
例如:DB_VR 右前车轮转速传感器正极信号
接下来将简要描述扩展的电路图导航。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
电路图导航屏幕截图 |
2 |
部件 |
3 |
管路 |
4 |
插头 |
5 |
保险丝 |
6 |
“复位”按钮 |
7 |
“隐藏导线”按钮 |
8 |
“折叠/展开”按钮 |
9 |
“概述”按钮 打开和关闭电路图导航。 |
“概述”按钮
使用“概述”按钮可在电路图右方打开一个显示窗口。
在该显示窗口中会列出电路图(如果有)中的下列组:
+ | 部件 |
+ | 管路 |
+ | 插头 |
+ | 连接器 |
+ | 保险丝 |
通过按钮 + 可以展开和收起各个组。
使用“收起/展开”按钮可同时展开和收起所有组。
提示!“概述”按钮禁用时电路图的新功能在当前车辆状况下不可用。
某组打开时的功能
有 3 栏。
第一栏包含一个放大镜。选择该放大镜可放大到电路图中的部件。
“ID”栏包含符号。“描述”栏包含符号的长形式。通过在标题行上进行选择可以按照升序和降序排列这两列。默认情况下按照符号进行升序排列。
此外,选择符号或描述可标记列表中的条目。同时会在电路图中以彩色标记所选择的符号。
提示!如果某个符号在电路图中多次出现,则会在描述栏中使用带方括号的数字标明该符号。这适用于所有组。
电路图中的导线功能
导线可以在“导线”列表项中进行标记。可以进行多选。
也可以直接在电路图中标记导线。同样可以进行多选。
使用“隐藏导线”按钮可隐去所有未标记的导线。再次操纵该按钮可重新显示隐去的导线。
提示!隐藏导线会使电路图显示不完整。
“复位”按钮
使用“复位”按钮可将电路图显示复位到初始状态。
