测试模块的结构

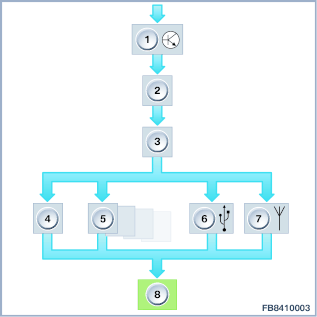

图 1：<声音输出和音频功率放大器检查>测试模块的流程结构
| 号码 |
名称 |
| 1 |
FKB 显示 |
| 2 |
DTC处理 (DTC... Diagnostic Trouble Code 或故障记录) |
| 3 |
选择其它功能的分支 |
| 4 |
扬声器测试 |
| 5...7 |
其他检测 |
| 8 |
结束或者通过反馈信息结束 |
<声音输出和音频功率放大器检查>测试模块从显示故障编码说明开始。
显示故障编码说明后，读取当前安装的控制单元的故障代码存储器。继续测试模块，处理当前存储的故障。
处理故障代码存储记录后会显示一个选择结构，提供下列选项 (视控制单元或车辆装备而定)：
-
扬声器测试
该测试可以控制并测试车辆中安装的扬声器。所选的扬声器上会发出测试音。检测后，提供支持的故障查询。
-
扬声器干扰噪音
该功能涉及在所有音频源上都可以听见的噪声干扰。在前部区域检查，所选车辆是否存在当前故障症状。这可能导致噪声干扰。根据需要，在调用扬声器噪声干扰功能时检查当前故障症状并纳入检测计划。退出当前测试模块。如果当前故障症状没有作为检测计划中的测试模块出现，则针对所选车辆没有故障症状。
处理完所有相关测试步骤之后即可以结束测试模块，或者通过反馈信息进行结束。在反馈信息中选择找到的相应故障原因。显示相应的诊断码。
连续扩展<声音输出和音频功率放大器检查>测试模块，周期性更新 DTC 处理以及故障症状的内容。
