LIN 总线上的诊断
定义：
局域互联网总线（LIN 总线）属于适用于汽车工业的标准化串行单线总线（单线总线只有一条导线）。LIN 总线的数据传输率达到 9.6 kBit/s 至 20.0 kBit/s。
LIN 总线的可能故障原因：
-
LIN 总线相关组件上的供电或接地连接有故障
-
LIN 总线的伺服有故障
-
主机控制单元有故障
-
LIN 总线导线对正极或对地短路
-
断路或插头连接有故障
故障查询前在相关 LIN 总线上执行功能检测。
根据电路图在 LIN 总线的通话双方之间执行功能检测：
-
执行状态查询
-
执行按钮控制
如果状态查询或控制成功执行，则可能源于 LIN 总线上的通信无故障。在这种情况下无需在相关 LIN 总线上执行其他故障查询。
LIN 总线上通信有故障时的故障查询（功能检测有故障）：
| - | 检查供电和接地 根据电路图检查 LIN 总线相关组件的供电和接地连接，（主机和伺服）。 |
| - | 根据电路图执行示波器测量。检测（主机控制单元）。 |
 |
提示！ 借助示波器测量无法确定伺服有故障。 |

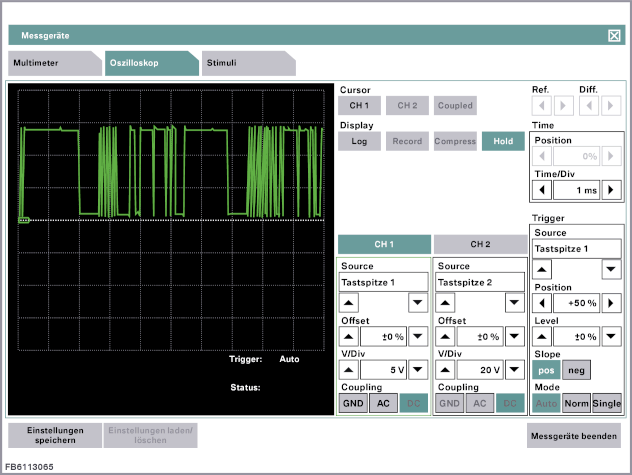

以功能正常系统中的示波器测量或 LIN 总线上的伺服有故障为例。测量 LIN 总线导线接地（LIN 总线上的伺服损坏）。

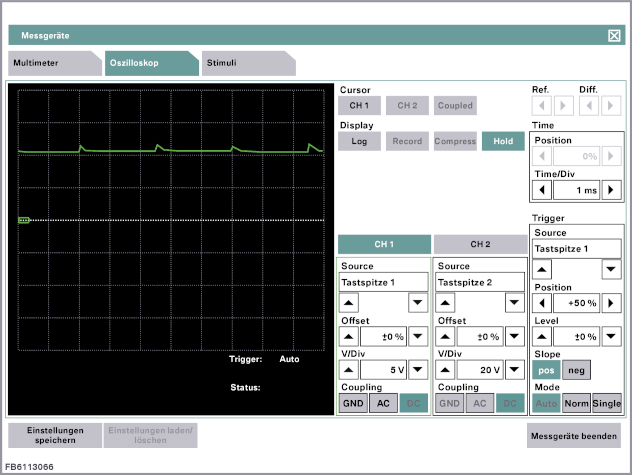

以无主机控制单元通信的示波器测量为例。测量 LIN 总线导线接地。（LIN 总线上的主机控制单元损坏）。
|
提示！ 当主机控制单元有故障时，在 LIN 总线上识别到一个恒定的占优势地位的信号。 在这种情况下源于主机控制单元有故障。 |
| - | 根据电路图进行导线检测：
|
