逻辑总线端控制不同于老款车辆。从客户角度看,车辆始终处于正确状态。逻辑总线端通过面向客户的车辆状态管理来控制。
主动性:
仅启用或需要的功能需要能量。
在停留状态下,应当可直接提供全部客户功能,而无需提前按下起动 / 停止按钮 (例外:单纯的行驶功能启用和禁用直接在相应操作元件上实施。
这种总线端控制称为:泊车-停留-驾驶
驻车(静止状态)
客户不在车内。
锁死车辆或者在一定时间内不使用车辆。
不可操作车辆功能。
停留(运行准备状态)
客户在车内。
未处于行驶就绪状态。
可以操作停车时有意义的功能。
驾驶 (行驶就绪状态)
客户在车内。
行驶就绪状态已建立。
所有车辆功能均可用。
考虑客户行为切换车辆状态。

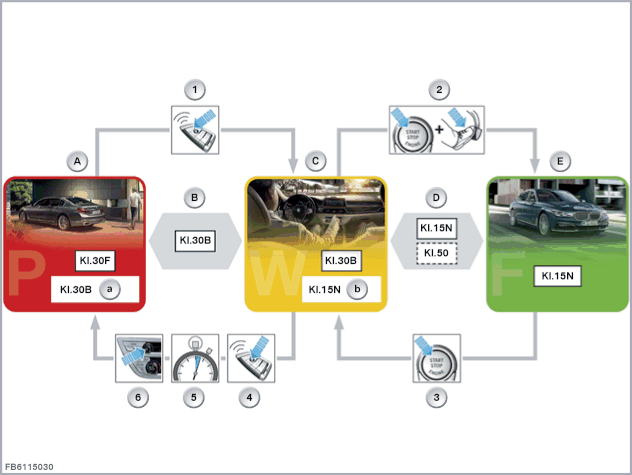

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
A |
车辆状态:驻车(静止状态) |
B |
停车功能过渡状态 |
C |
车辆状态:停留(运行准备状态) |
D |
建立行驶就绪状态过渡状态,退出行驶就绪状态或检查分析诊断 (PAD) |
E |
车辆状态:驾驶 (行驶就绪状态) |
||
1 |
解除车辆联锁 |
2 |
按下起动/停止按钮和制动踏板杆 |
3 |
按下起动/停止按钮 |
4 |
联锁车辆 |
5 |
10 分钟未感觉到用户的活动 |
6 |
长时间按下 |
a |
总线端 Kl. 30B:从停留过渡至驻车时,开始 3 分钟空转 |
b |
总线端 Kl. 15N:从驾驶过渡至停留时,开始 5 秒空转。 |
PAD 模式是停留和驾驶之间的车辆状态。PAD 模式对应于物理的“总线端 Kl. 15 接通”。
在 PAD 模式下启用所有控制单元,接通所有物理总线端。
PAD 模式按照如下方式启用:
在 0.8 秒内按压三次起动 / 停止按钮。
通过诊断任务。
![]() |
提示! 在进行车辆诊断时,带泊车-停留-驾驶功能的车辆自动进入 PAD 模式。这也会显示在 ISTA 右上方上。由此可以确保,能够利用所有控制单元执行诊断。 |
以下概述显示如何将照明功能分配给 PWF 状态 (泊车-停留-驾驶)。
照明功能 |
PWF 状态 |
||
驻车 |
停止 |
驾驶 |
|
大灯变光功能 |
x |
x |
x |
远光灯 |
- |
x |
x |
前雾灯 |
- |
x |
x |
停车警示灯 |
x |
x |
- |
转向信号灯 |
- |
x |
x |
闪烁报警 |
x |
x |
x |
制动信号灯 |
- |
x |
x |
在危险发生时的制动信号灯 |
- |
- |
x |
后雾灯 |
- |
x |
x |
倒车灯 |
- |
- |
x |
迎宾灯 (前部和后部) |
x |
x |
- |
车门外把手照明,发光地毯 |
x |
x |
x |
回家照明 |
x |
x |
- |
闪烁防盗报警系统闪烁 |
x |
- |
- |
紧急报警模式闪烁 |
x |
x |
x |
在 KOMBI 转速表上可识别到泊车-停留-驾驶 (PWF 状态) 下的何种状态。
转速表 |
PWF 状态 |
![]() |
驻车(静止状态) (也许有时间延迟) |
![]() |
停留(运行准备状态) |
![]() |
驾驶 (行驶就绪状态) 或 检查分析诊断 (PAD 模式) (例如混合动力汽车) |
在如今的车内有最多 70 个控制单元,它们彼此都联网。然而根据当前车辆状态或用户期望而定, 并非始终需要所有舒适性系统和辅助系统。
通过有针对性地关闭和接通不需要的控制单元 (所谓的选择性局部网络模式),可以节约能量,给蓄电池卸载并提高耐用度。
在装有发动机的车辆内,耗电量间接通过发电机与燃油消耗关联。在此选择性关闭不需要的控制单元有助于降低燃油消耗,因而有助于降低 CO2 排放量。
选择性局部网络模式的主控单元是车身域控制器 (BDC) 或者 Basic Central Platform (BCP)。通过相应总线信号关闭不需要的控制单元。
为了实现控制单元的局部网络模式,使用另一发射接收系统。发射接收系统可以分析和解释信息。只要存在任意的总线通讯,并且不存在对于相应控制单元而言有效的唤醒信号,控制单元保持关闭。如果在总线上发送针对相应控制单元有效的唤醒信号,则发射接收系统可以激活微控制器的电压调节器并且控制单元启动。通过禁用电压调节器关闭控制单元。
![]() |
提示! 各个局部网络可以通过诊断任务启用和禁用。 在 PAD 模式下,所有局部网络都处于启用状态。 |
![]() |
提示! 照旧有供电的物理总线端:
|
![]() |
提示! 在进行车辆诊断时,带泊车-停留-驾驶功能的车辆自动进入 PAD 模式。这也会显示在 ISTA 右上方上。由此可以确保,能够利用所有控制单元执行诊断。 |
