视频模块 (VM)

自 2015 年 7 月起，采用新一代视频模块 (VM)。

提示！ 使用此款新型视频模块 (欧洲规格) 客户可以在带 DVB T2 地区的国家接收在那里由付费电视发射的电台。 为此客户需要使用一个 CA 模块，并且在必要时还需要一张附加的 Pay-TV 卡。这两个组件并非由 BMW，而是由娱乐行业进行市场销售。视频模块为此具有一个标准化的插口槽，大多数接收器和电视也具有与其一样的插口槽。

视频模块(VM)是一个用于移动接收的优化电视接收器，适合下列数字式地面电视标准：

• DVB-T：数字式地面电视

• ISDB-T：地面综合业务数字广播 (日本)

• DTMB：数字式地面多媒体广播 (中国)

• CMMB：中国多媒体移动广播 (中国)

• CTTB：中国地面电视广播 (中国)

根据国家规格，除了电视节目和收音机节目外，还可以接收视频文本信息、EPG(Electronic Program Guide，中文“电子节目指南”)以及 BML(Broadcast Markup Language，广播标记语言)。

根据国家规格和车辆装备安装以下视频模块：

• DVB-T2 视频模块 (欧洲规格)：

  用于停车时启用电视

• DVB-T RSE 视频模块(欧洲规格)：

  用于停车以及行驶时启用电视

• ISDB-T 视频模块(日本规格)：

  用于停车时启用电视

• ISDB-T RSE 视频模块(日本规格)：

  用于停车以及行驶时启用电视

• DTMB/CMMB 视频模块(中国规格)：

  用于停车时启用电视

• DTMB/CMMB RSE 视频模块(中国规格)：

  用于停车以及行驶时启用电视

后座区视听设备(= RSE，表示“Rear Seat Entertainment”)是特种装备(SA)。

视频模块 (VM) 实现了 TV 功能。电视图像显示在中央信息显示器(CID)中并根据车辆装备显示在后座显示器中。

视频模块将通过 2 个或 3 天线电路输入端接收的高频天线信号(HF-Signal)调制为一个数字式基带信号。

此时，在具有 2 个天线电路输入端的视频模块上使用两个输入端接收当前选择的节目。该机械机构，称为 MRC(最大比合并)，组合两个接收路径。从而达到最佳的移动接收电平。在行车期间，在后台不进行自动寻台(更新电台列表)。视频模块在停车(行驶速度小于 5 km/h)时相应的接收条件下进行自动寻台。

具有 3 个天线电路输入端的视频模块在相应的接收条件下使用第三个天线电路输入端在后台自动寻台，从而不断更新电台列表。此时，不断重新配置天线电路输入端和接收路径之间用于视频模块自动寻台(MRC 功能)的分配，而不是固定分配。

所有视频模块搜索当前所选电台，在切换到新的电台区域时必须保留(所谓的：数字电视/调频切换)。在具有 2 个天线电路输入端的视频模块上，可以根据系统结构在临时中断接收时进行数字电视/调频切换。在具有 3 个天线电路输入端的视频模块上，进行数字电视/调频切换时，用户几乎无法察觉到。

日本规格另外支持段 (全段、1 段) 服务的 ISDB-T。

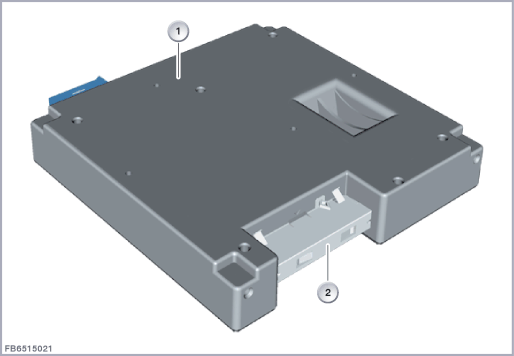

下图显示视频模块背面上的 Pay-TV 卡插口槽盖板。

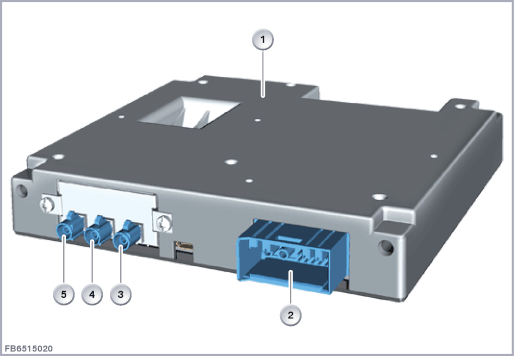

视频模块 (VM) 通过一个带有 MOST（多媒体定向系统传输网）的 12 针插头连接到车载网络和 MOST（多媒体定向系统传输网）上。

视频模块通过 FBAS 导线将图像信号传输至连接的装置上 (例如主机或后座区视听设备)。

后部配电器向视频开关供应总线端 Kl. 30B。

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

注意视频模块 (VM) 的下列标准值：
