进气系统
提供结构不同的进气系统。视机动化装置而定，配套传感器必须跟随确定的名称，以便与故障记录匹配。传感器的测量方法也要确定名称。
此文件作为辅助，以显示名称。

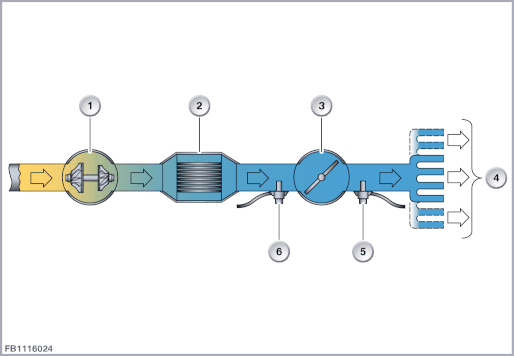

发动机 B36A15, B38A12, B38A15, B38B15, B46A20, B48A20：
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
废气涡轮增压器 |
2 |
增压空气冷却器 |
| 3 |
节气门 |
4 |
气缸进气 |
| 5 |
进气管压力传感器 |
6 |
增压空气温度-增压压力传感器 |
发动机 N63TU2, S63TU4：
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
废气涡轮增压器 |
2 |
增压空气冷却器 |
| 3 |
节气门 |
4 |
气缸进气 |
| 5 |
增压空气温度-进气管压力传感器 |
6 |
增压压力传感器 |

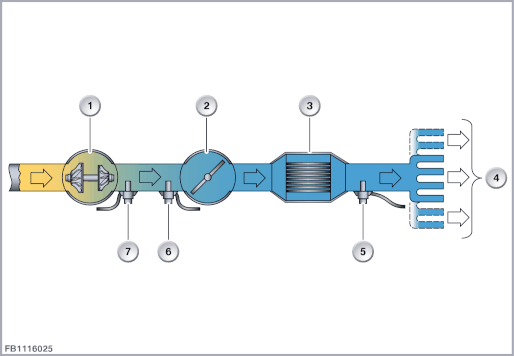

B38 (I12), B48 和 B58 (沿纵向安装), S58：
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
废气涡轮增压器 |
2 |
节气门 |
| 3 |
增压空气冷却器 |
4 |
气缸进气 |
| 5 |
增压空气温度-进气管压力传感器 |
6 |
进气温度传感器 |
| 7 |
增压压力传感器 |

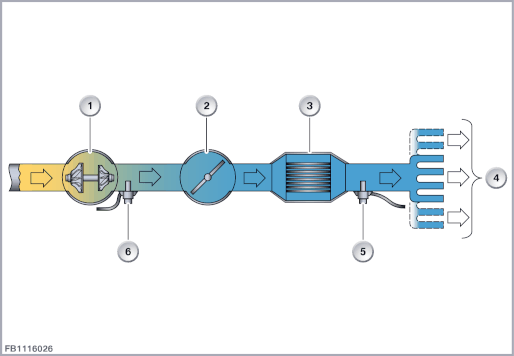

发动机 N74TU, N74TU2：
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
废气涡轮增压器 |
2 |
节气门 |
| 3 |
增压空气冷却器 |
4 |
气缸进气 |
| 5 |
增压空气温度-进气管压力传感器 |
6 |
进气温度－增压压力传感器 |
保留印刷错误、内容疏忽以及技术更改的可能性。
