00 00 616
微尘滤清器的售后服务
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
微尘滤清器盖安装到微尘滤清器壳体上
螺栓
拧紧力矩
3
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
00 00 616
微尘滤清器的售后服务
一般信息
有损坏危险
冷暖空调损坏。
使用不许可的微尘滤清器可能导致空调功能故障。
只能运行配备规定微尘滤清器的冷暖空调。
准备工作
1
–

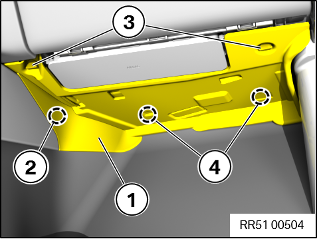

拆下右侧仪表板下部饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带保护邻近部件，避免损坏。
将锁止件
3
转动90°。
在区域
2
将右下仪表板饰板
1
向内松脱。
将右下仪表板饰板
1
向内从导向件
4
中取下。
解除联锁并脱开相应的插头连接。
核心任务
2
–
拆下微尘滤清器

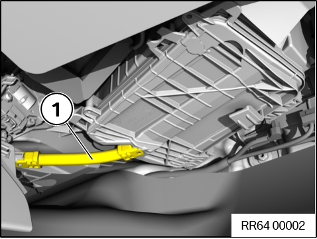

将排水软管
1
从微尘滤清器盖上拔下。

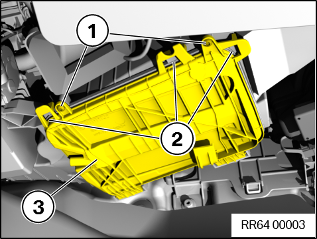

松开螺栓
1
。
松开卡子
2
并取下微尘滤清器盖
3
。

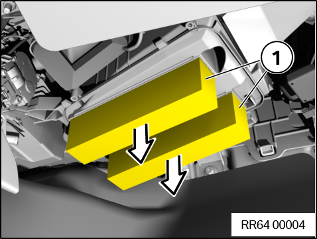

将两个微尘滤清器
1
向下从微尘滤清器壳体中移除。
3
–
安装微尘滤清器

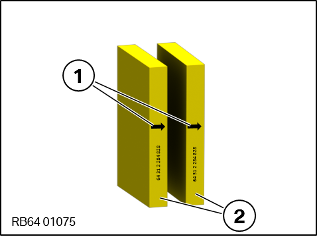

放置两个微尘滤清器
2
时确保其在安装时指向行驶方向。
将两个微尘滤清器
1
向上推入微尘滤清器壳体中。
将微尘滤清器盖
3
安装在微尘滤清器壳体上，并嵌入卡子
2
。
拧紧螺栓
1
。
微尘滤清器盖安装到微尘滤清器壳体上
螺栓
拧紧力矩
3
Nm
将排水软管
1
插到微尘滤清器盖上。
后续工作
4
–
安装下部右侧仪表板饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将右下仪表板饰板
1
嵌入导向件
4
中并且向上翻。
将右下仪表板饰板
1
在区域
2
嵌入中央控制台中。
将锁止件
3
正确插入并转动 90°。
