前制动器的售后服务

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 9
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
用于 9
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm
用于 9
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm

专用工具概述

0 490 539 (00 9 322)

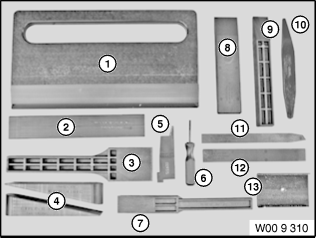

装配楔
用于 1
GRSW0093-10
概述
应用 （粘结剂用楔形件）
包含在工具/组件中 0 490 527
存放位置 单独
更新，通过
搭配
维修信息号 01 07 09 (530)
0 492 518 (36 1 300)

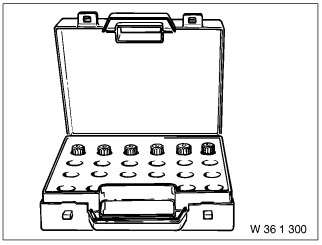

适配器
用于 1
GRSW3613-00
概述
应用 (车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号 01 27 04 (167)
组成部分
项号 BMW 订货号 更新，通过 名称 搭配
6 0 495 221 (36 1 323)
车轮螺栓
(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6 0 495 222 (36 1 324)
车轮螺栓
(代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6 0 495 223 (36 1 325)
车轮螺栓
(代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6 0 495 224 (36 1 326)
车轮螺栓
(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6 0 495 225 (36 1 327)
车轮螺栓
(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6 0 495 226 (36 1 328)
车轮螺栓
(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6 0 495 227 (36 1 329)
车轮螺栓
(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6 0 495 228 (36 1 331)
车轮螺栓
(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6 0 495 229 (36 1 332)
车轮螺栓
(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6 0 495 230 (36 1 333)
车轮螺栓
(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6 0 495 231 (36 1 335)
补充
不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6 0 495 232 (36 1 336)
标签
（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6 0 495 233 (36 1 339)
箱子
（箱子）包括布置图标签，不再以单件形式发货。
2 0 492 519 (36 1 301)
车轮螺栓
(代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2 0 492 520 (36 1 302)
车轮螺栓
(代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2 0 492 521 (36 1 303)
车轮螺栓
(代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2 0 492 522 (36 1 304)
车轮螺栓
(代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2 0 492 523 (36 1 306)
车轮螺栓
(代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2 0 492 524 (36 1 307)
车轮螺栓
(代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2 0 492 525 (36 1 308)
车轮螺栓
(代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2 0 492 526 (36 1 309)
车轮螺栓
(代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2 0 492 527 (36 1 311)
车轮螺栓
(代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2 0 492 528 (36 1 312)
车轮螺栓
(代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2 0 492 529 (36 1 313)
车轮螺栓
(代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2 0 492 530 (36 1 314) 0 495 224
车轮螺栓
（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 531 (36 1 315) 0 495 225
车轮螺栓
（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 532 (36 1 316) 0 495 226
车轮螺栓
（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 533 (36 1 317) 0 495 227
车轮螺栓
（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 534 (36 1 318) 0 495 228
车轮螺栓
（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 535 (36 1 319) 0 495 229
车轮螺栓
（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 536 (36 1 321) 0 495 221
车轮螺栓
（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 537 (36 1 322) 0 495 230
车轮螺栓
（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10 0 493 534 (36 1 305)
车轮螺栓
(代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245
2 352 960

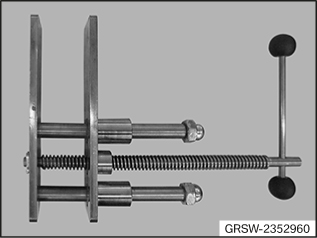

复位器
用于 3
GRSW-2352960
概述
应用 用于复位制动器活塞。用于替代 34 1 050 (83300492455)。（经典专用工具）
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号
2 413 317

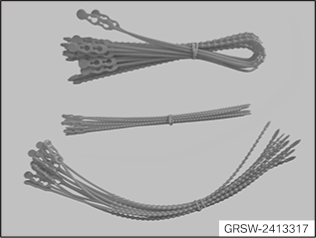

导线扎带
用于 3
GRSW-2413317
概述
应用 成套导线扎带包括以下 3 个位置：ABV232 长：320 mm，颜色：红色 ABV250 长度：500 mm，颜色：红色 ABVS270 长度：665 mm，颜色：红色
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 01 47 15 (332)
0 495 451 (34 1 280)
量规
用于 4
GRSW3412-80
概述

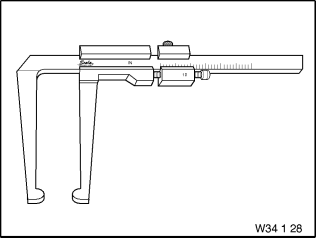

应用 (游标卡尺) 用于测量制动盘厚度。（经典专用工具）
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号
2 344 011
工具
用于 9
GRSW-2344011
概述

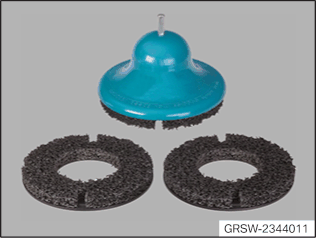

应用 工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 08 08 12 (872)
备用工具:
0 495 221 (36 1 323)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 224 (36 1 326)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 225 (36 1 327)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 226 (36 1 328)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 227 (36 1 329)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 228 (36 1 331)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 229 (36 1 332)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 230 (36 1 333)
车轮螺栓
用于 1
GRSW3613-00
概述
应用 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

用于 4
制动盘最小厚度 (MIN TH)（额定尺寸 395x36）
制动盘最小厚度 MIN TH（制动盘 395x36）
34,4 mm

概览：消耗材料

更多信息

维修手册 用于
34 00 x01   在制动摩擦片和制动器支架上涂抹制动摩擦衬块膏的相关规定

零件

附加信息

00 00 612
前制动器的售后服务
有更多信息。
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
技术信息
有关更换制动摩擦片的一般信息：
推荐在车辆使用长于48个月之后更换止动弹簧或横弹簧。
制动摩擦片磨损传感器在拆卸后务必更新，因为制动摩擦片磨损传感器失去其在制动摩擦片中的固定能力。
每次更换制动摩擦片时，务必执行CBS重置：
针对 磨削 的制动摩擦片磨损传感器，可以在车内进行 CBS 重置。中央信息显示器(CID)中的CBS显示激活。
针对 未磨削 的制动摩擦片磨损传感器，只能用诊断系统进行CBS重置。在中央信息显示器(CID)中未出现CBS显示。
如果安装了粘连的制动摩擦片，则在松开粘连后必须更新制动摩擦片！
技术信息
为了避免损坏表面涂层：对于制动钳支架上的浮式制动钳或制动钳壳体中的固定制动钳，尽量不要以机械方式清洁制动摩擦片的接触面。
将接触面用制动器清洁剂(BMW零件号码83 19 2 154 780)清洁。然后涂抹薄薄的制动衬块膏(BMW 零件号码83 19 2 158 851 3 g 或83 19 2 158 852 100 g )。
使用毛刷将制动摩擦衬块膏涂抹在标记的区域。
更多信息参见：34 00 ... 制动摩擦衬块膏
准备工作
1 –
拆下左前和右前车轮
注意
在左侧和右侧执行的工作步骤。
▶ 拆下车轮
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。

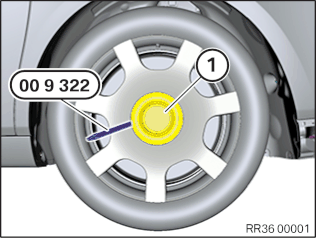

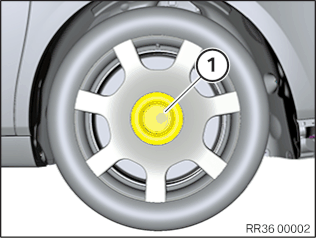

将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。
当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。
以交叉方式松开车轮螺栓(箭头)并拆下车轮。
松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。
◀
2 –
拆下前部制动摩擦片磨损传感器
技术信息
制动摩擦片磨损传感器在拆卸后务必更新，因为制动摩擦片磨损传感器失去其在制动摩擦片中的固定能力。
如果在尚未达到制动摩擦片的最小厚度时必须更换一个已经磨削的制动摩擦片磨损传感器，必须注意下列事项：
新的滑动触头必须用锉子锉到与已磨削的滑动触头相同的长度。

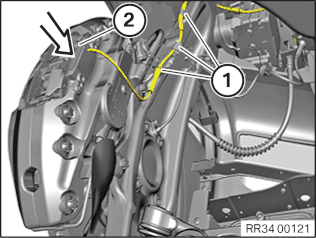

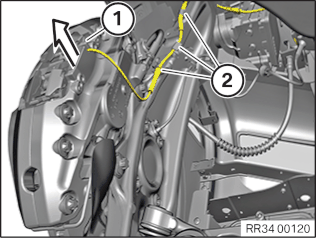

将制动摩擦片磨损传感器 1  沿箭头方向从制动摩擦片上拆下。
将制动摩擦片磨损传感器的电缆 1  从支架 2  中取下。
将制动摩擦片磨损传感器从支架 1  中取下。
打开密封盖 2 ，解锁并脱开插头连接。
核心任务
3 –
拆卸前部制动摩擦片（带有 17 英寸 High 和 18 英寸的制动器）

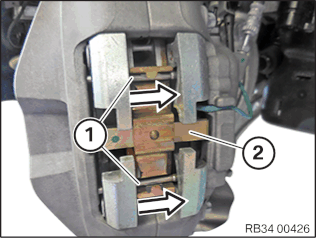

沿箭头方向取出防松销 1 。
取下固定夹 2 。
技术信息
当压回制动器活塞时，注意储液罐中的制动液面高度。
溢出的制动液会破坏油漆。

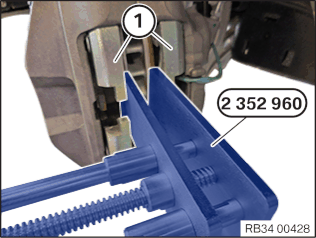

将配重 1 上的制动器活塞用专用工具 2 352 960 压回。
将制动器活塞压回至极限位置。
技术信息
拆卸制动摩擦片时注意：
为了不损坏制动钳的油漆：不要用锤子或螺丝起子将制动摩擦片从制动器活塞上松开。
要松开制动摩擦片请使用塑料楔。
将制动摩擦片从制动钳上拆下。
不要重复使用制动摩擦片。
一旦从制动器活塞上松开了制动摩擦片，则该制动摩擦片不能再重复使用。

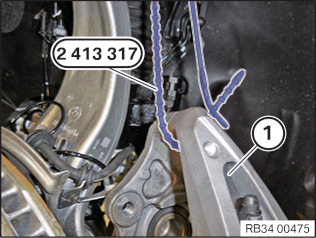

将制动钳 1 用专用工具 2 413 317 捆扎起来。
不能将制动钳挂到制动软管上。
4 –
测量制动盘最小厚度（前轮制动器）
检测制动盘最小厚度：

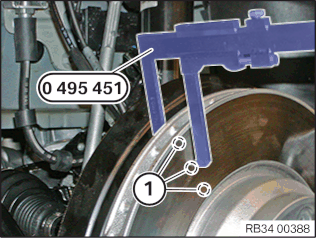

将专用工具 0 495 451 (34 1 280) 安装在区域 1 内的三个测量点上并进行测量。
比较测量结果，并将最小值与标准值进行比较。
只有当制动盘厚度大于制动盘最小厚度时，才允许安装新的制动摩擦片。
制动盘最小厚度 (MIN TH)（额定尺寸 395x36）
制动盘最小厚度 MIN TH（制动盘 395x36）
34,4 mm
5 –
在制动摩擦片、制动器支架和制动钳上涂上制动衬块膏（17 英寸高级装备和 18 英寸制动器）

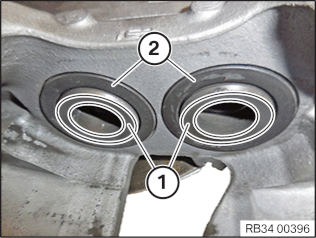

用制动器清洁剂清洁制动器活塞(4 件)的接触面 1 。
完全清除残余粘接剂。
检查防尘套 2 是否损坏，必要时更换。
用制动器清洁剂清洁制动钳上制动摩擦片的接触面 1 。
尽量不要用机械方式清洁接触面，以免损坏表面涂层。

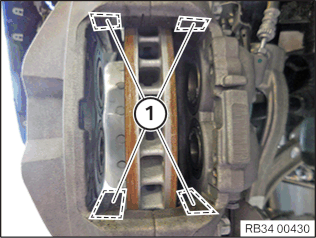

在接触面上 1 薄薄地涂抹制动衬块膏。
消耗性材料
制动摩擦衬块涂膏
* TU = Trade Unit。TU号码不可订购！仅用于清算目的。
3 g ,
袋
83192158851
100 g ,
管
83192158852
5 g ,
TU*
83230140233
6 –
安装前部制动摩擦片（17 英寸高级装备和 18 英寸制动器）

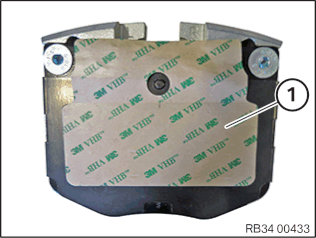

将粘胶层 1 防护膜从制动摩擦片上揭下。
不允许接触粘胶层 1 。
将制动摩擦片装入制动钳中。
粘胶层不得接触制动器活塞。
定位固定夹 1 。
沿箭头方向嵌入防松销 2 。
7 –
将制动摩擦片和制动器活塞粘贴在一起
技术信息
安装制动摩擦片后，必须将其 立即 与制动器活塞粘贴在一起：
将制动踏板杆踩到底并保持压力一分钟。由此将制动摩擦片与制动器活塞粘贴。
后续工作
8 –
安装前部制动摩擦片磨损传感器
将制动摩擦片磨损传感器 2 的电缆嵌入支架 1 。
沿箭头方向将制动摩擦片磨损传感器 2 装入制动摩擦片中并注意正确定位。
将制动摩擦片磨损传感器的电缆挂入支架 1 中。
连接插头并锁紧。
关闭密封盖 2 。
9 –
安装左前和右前车轮
注意
在左侧和右侧执行的工作步骤。
▶ 装上车轮
▷ 清洁制动盘和轮辋之间的接触面
技术信息
制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。

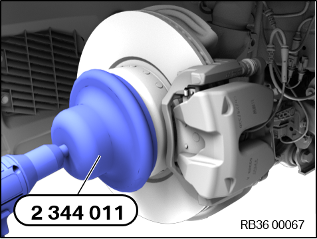

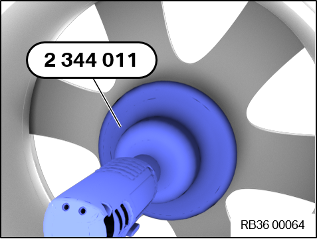

用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981
如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。
用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981

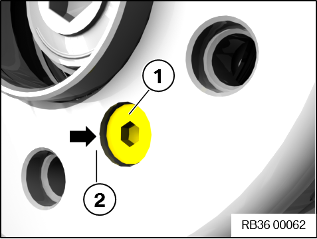

检查制动盘固定螺栓 1 位置是否固定。
制动盘的固定螺栓 1 不 允许在制动盘和轮辋之间的接触面 2  上突出。
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm

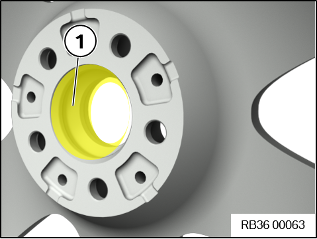

在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。
消耗性材料
制动摩擦衬块涂膏
* TU = Trade Unit。TU号码不可订购！仅用于清算目的。
3 g ,
袋
83192158851
100 g ,
管
83192158852
5 g ,
TU*
83230140233
◁
技术信息
在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。
轮辋必须均匀地紧贴在制动盘上。
使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。
不要在新的车轮螺栓上涂机油。
清洗车轮螺栓。
检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。
更新生锈的车轮螺栓。
零件： 车轮螺栓
定位车轮，使阀门（箭头）朝下。

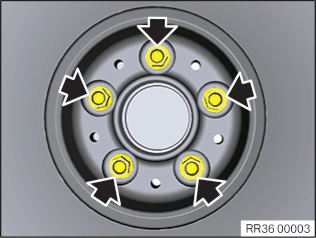

如下拧紧车轮螺栓（箭头）：
以对角方式手动旋入车轮螺栓。
以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。
用扭力扳手以对角方式拧紧车轮螺栓。
再次以对角方式拧紧所有车轮螺栓并检查。
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm
安装轮毂盖 1 。
◀
10 –
新的制动摩擦片和制动盘（17 英寸高级装备和 18 英寸制动器）的试运行或磨合制动
技术信息
在更换制动摩擦片时，按工厂规定复位CBS显示(CBS重置)。
在低速行车时进行试制动，因为在最初的制动过程中制动器的效率可能降低。
不允许为快速磨合制动而进行过分的全制动和持续制动。
请向客户说明，在更换制动器后的头 200 km 内不允许进行故意的全制动。
制动踏板数次踩到底，使制动摩擦片与制动盘贴合。
制动液面高度匹配至最大标记。
在制动器测试台上进行功能检查，以确保制动系统符合法律规定。
将后视镜挂件固定到车内后视镜上。
11 –
执行 CBS 重置（组合仪表中没有分行驶里程表复位按钮的规格）
前提
保养范围已执行。
车载日期已调整正确。
未显示检查控制信息。
保养周期的剩余里程或剩余运行时间低于 90％ 。
技术信息
车辆侧可以复位CBS保养范围。但是通常推荐通过 诊断系统复位CBS范围(CBS重置)。
与国家有关的法定间隔时间的设码只能通过诊断系统进行。
技术信息
有关CBS重置错误的信息：
针对前轮/后轮制动器保养：
- 只有针对磨损的制动摩擦片磨损传感器（CID 中的 CBS 显示激活）才能在车内进行 CBS 重置。
- 针对未磨损的制动摩擦片磨损传感器（CID 中无 CBS 显示）只有使用诊断系统才能进行 CBS 重置。
更多CBS错误重置的已知原因：
- 驻车制动器被操纵。
- 制动踏板被踩下。
- 自动驻车功能已激活。
技术信息
复位过程(CBS重置)由于超时或总线端切换而取消。
建立 PWF 状态“停留”。
建立 PWF 状态“检查分析诊断”：为此操纵起动 / 停止按钮 3 次。
按下转向信号灯远光开关上的车载电脑按钮 1 大约 10 s ，直至显示屏中出现第一个保养范围。
通过再次短按转向信号灯远光开关上的车载电脑按钮 1 到达下一个位置。
选择希望的保养范围。
如果某项 CBS 重置可行，则在组合仪表 (KOMBI) 中将其显示为“可执行复位”。
确认文本信息“是否进行重置？”。为此长按转向信号灯远光开关上的车载电脑按钮 1 3 s 。
CBS 重置在执行后确认为“重置成功”。
