00 11 237
检查/补充自动变速箱中的油位
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
注油螺栓
M18x1.5
拧紧扭矩
35
Nm
用于
3
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
3
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
专用工具概述

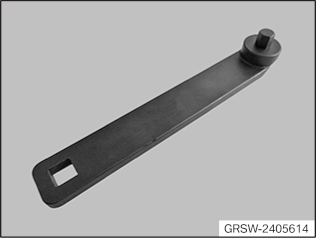

2 405 614
套筒扳手
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | 83302455997 |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
用于
2
变速器加注量 GA8HP95Z
min.
9,3
l
概览：消耗材料
更多信息
零件
附加信息
00 11 237
检查/补充自动变速箱中的油位
一般信息
准备工作
1
–
拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
核心任务
2
–
检查/补充自动变速箱中的油位 (GA8HP95Z)
前提
车辆水平停放。
车辆进行了防止自行移动固定。
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
为了正确调整油位，必须强制性通过诊断系统执行服务功能“变速箱控制系统：油位调校”。
技术信息
进行油位调校：
在自动变速箱中出现特定故障记录以及成功修复（如：更换机械电子控制系统、更换转换器、更换变速箱、保养自动变速箱用油）后，需要进行油位调校。
技术信息
对于自动变速箱，务必使用 Rolls-Royce 规定的自动变速箱用油。
更多信息参见：SBS-ANL-SBSRR2003-240596143_A44.0 ZF 变速箱 GA8HP90Z / GA8HP95Z 的自动变速箱用油
注意用诊断系统进行油位调校的条件：
开始的条件：变速箱油温
30 °C
至
40 °C
结束的条件：变速箱油温
40 °C
至
50 °C
连接诊断系统。
调用服务功能（传动系统）。
根据说明执行油位调校。
添加自动变速箱用油：

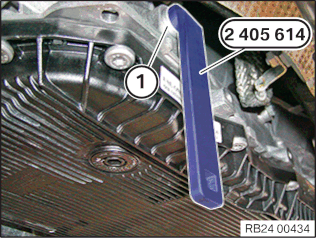

将注油螺栓
1
用专用工具
2 405 614
松开。
根据 BMW 诊断系统中的说明加注自动变速箱油。
变速器加注量 GA8HP95Z
min.
9,3
l
变速箱油
自动变速箱用油ATF 3+
1
l
,
瓶
83222289720
技术信息

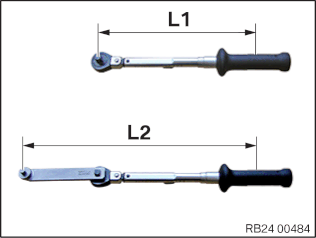

在使用专用工具 2 405 614 时，标准扭矩与预置扭矩不同。
将标准扭矩换算成预置扭矩：
（标准扭矩 x L1）/ L2 = 预置扭矩。
L1 = 从把手中间至可翻转棘轮头的长度。
L2 = 从把手中间至专用工具伸入螺栓中的长度。
更新注油螺栓
1
和密封环。
零件：
注油螺栓，密封环

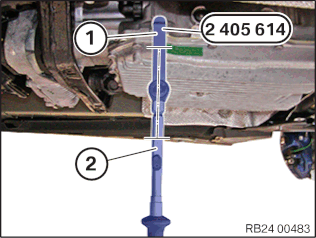

确保专用工具
2 405 614
和扭力扳手
2
在拧紧注油螺栓
1
的过程中对齐。
将注油螺栓
1
用专用工具
2 405 614
和扭力扳手
2
拧紧。
注油螺栓
M18x1.5
拧紧扭矩
35
Nm
后续工作
3
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
