00 11 270
分动器内换油包括废机油处理

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 4
注油螺栓和放油螺塞
M22
拧紧扭矩
60 Nm
用于 5
变速箱横梁安装到车身上
M8
拧紧力矩
19 Nm
用于 5
变速箱横梁安装到橡胶支座上
M12
拧紧力矩
68 Nm
用于 6
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6 Nm
用于 6
后部机组防护板
螺栓
拧紧力矩
2,6 Nm

专用工具概述

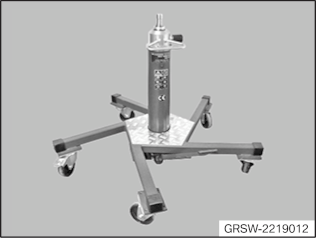

2 219 012
液压举升机
用于 2 5
GRSW-2219012
概述
应用 用于抬升和降低各种车辆组件。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 01 05 90 (207)

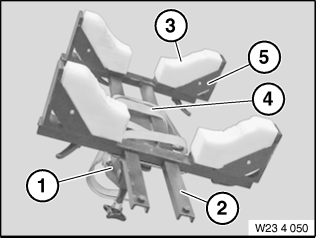

0 495 498 (23 4 050)
定位件
用于 2 5
GRSW2340-50
概述
应用 （通用变速箱定位件）拆卸和安装 BMW 和 Rolls-Royce 的手动和自动变速箱时用于定位。
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号 01 07 06 (256)
组成部分
项号 BMW 订货号 更新，通过 名称 搭配
3 0 495 549 (23 4 053)
衬里
（泡沫塑料衬里（1 组 = 4 件））
1 0 495 547 (23 4 051)
万向节
只能订购成套工具组件 23 4 050（83 30 0 495 498） - 日期 2012 年 7 月 16 日。
2 0 495 548 (23 4 052)
框架
（基础边框）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日
4 0 495 550 (23 4 054)
安全带
（行李箱张紧带）只能订购成套工具组件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日
5 0 496 018 (23 4 055)
定位件
（泡沫塑料衬里的定位件）抛售，然后只能订购整个工具套件 23 4 050 (83 30 0 495 498) - 日期 2012 年 7 月 16 日

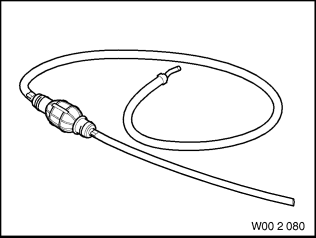

0 493 337 (00 2 080)
泵
用于 4
GRSW0020-80
概述
应用 （手动泵）用于加注长效油
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号 01 01 98 (294)

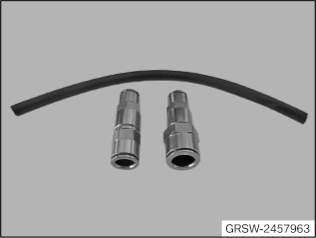

2 457 963
适配接头
用于 4
GRSW-2457963
概述
应用 用于抽吸变速箱油。
包含在工具/组件中
存放位置 单独
更新，通过
搭配 SWZ 002080 = 0493337
83300493337
维修信息号 01 20 17 (512)

概览：标准工具

技术数据概述

用于 4
分动器加注量 ATC-13-1
分动器齿轮油
min. 0,7 l
变速箱油:  技术上适用于分动器的机油
变速箱油
技术上适用于分动器的机油
主组 27

概览：消耗材料

更多信息

消耗材料 用于

零件

附加信息

00 11 270
分动器内换油包括废机油处理
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保 没有任何充电器 连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
注意
有害物质。
接触有害物质时存在健康危害！
注意并遵守容器上的安全提示以及制造商安全数据页上的提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
更新分动器时，根据需要一起更新前部传动轴。另请参见 PuMA 措施 AG64737817-02
准备工作
1 –

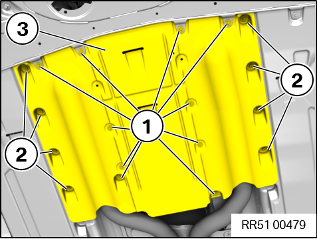

拆下后部发动机底护板
松开螺栓 1 。
松开螺母 2 。
拆卸后部机组防护板 3 。
2 –

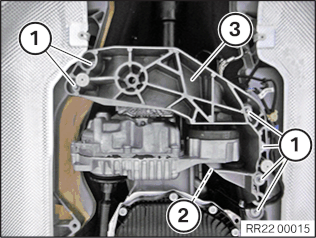

拆卸变速箱横梁

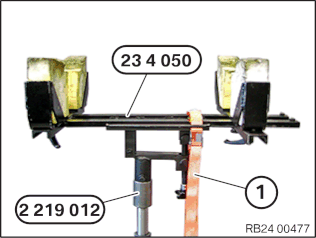

用专用工具 2 219 012 和 0 495 498 (23 4 050) 支撑住变速箱。
用行李箱张紧带 1 固定变速箱。

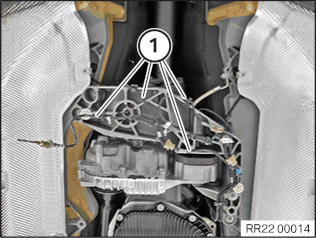

拔下导线 1 。
松开螺栓 1 。
松开螺栓 2 。
拆卸变速箱横梁 3 。
核心任务
3 –
更换分动器齿轮油(ATC 13-1)
为了确保分动器中完全排空和加满，在换油过程中用 Rolls-Royce 诊断系统执行服务功能“换油”。
4 –
更换分动器齿轮油(ATC 13-1)

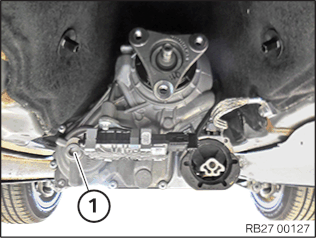

松开注油螺栓 1 。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。

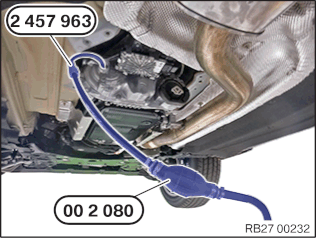

用专用工具 0 493 337 (00 2 080) 和专用工具 2 457 963 从分动器 (VTG) 中抽吸变速箱油。

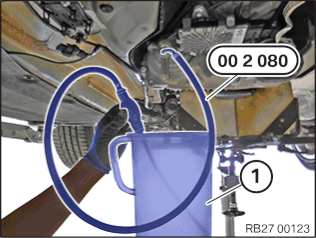

将变速箱油用专用工具 0 493 337 (00 2 080) 添加至注油螺栓开口的下边缘。
分动器加注量 ATC-13-1
分动器齿轮油
min. 0,7 l
变速箱油:  技术上适用于分动器的机油
变速箱油
技术上适用于分动器的机油
主组 27
更新注油螺栓 1 。
零件： 注油螺栓
拧紧注油螺栓 1 。
注油螺栓和放油螺塞
M22
拧紧扭矩
60 Nm
后续工作
5 –
安装变速箱横梁
安装变速箱横梁 3 。
拧紧螺栓 1 。
变速箱横梁安装到车身上
M8
拧紧力矩
19 Nm
拧紧螺栓 2 。
变速箱横梁安装到橡胶支座上
M12
拧紧力矩
68 Nm
连接导线 1 。
将行李箱张紧带 1 从变速箱上松开。
拆下专用工具  2 219 012 和 0 495 498 (23 4 050) 。
6 –
安装后部发动机底护板
安装后部机组防护板 3 。
拧紧螺母 2 。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6 Nm
拧紧螺栓 1 。
后部机组防护板
螺栓
拧紧力矩
2,6 Nm
