00 11 259
后桥差速器油更换包括废机油处理
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
后驱动桥注油螺栓
M22
更新注油螺栓。
拧紧扭矩
60
Nm
专用工具概述

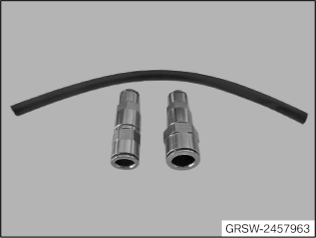

2 457 963
适配接头
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | SWZ 002080 = 0493337 |
| 83300493337 | |
| 维修信息号 |
|
0 493 337 (00 2 080)
泵
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

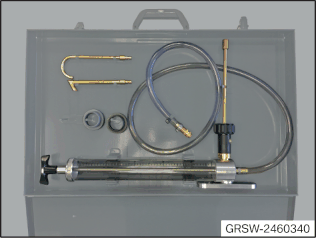

2 460 340
泵
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
用于
2
后桥差速器油：加注量概述（总体）
168LW
0,75
l
190AL
0.8
l
205AL
0.8
l
215LW
0,9
l
215LWS
1.0
l
225AL
0,9
l
225ALS
1.0
l
225M
1.0
l
235LK
1,2
l
变速箱油:
技术上合适的后桥差速器油
变速箱油
技术上合适的后桥差速器油
主组 33
概览：消耗材料
更多信息
消耗材料
用于
| 主组 33 |
2
|
零件
附加信息
00 11 259
后桥差速器油更换包括废机油处理
一般信息
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
警告
接触危险液体。
对健康有害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
有损坏危险
后桥差速器损坏。
忽视油规定可能导致后桥差速器严重损坏。
结束维修工作后，检查后桥差速器中的差速器油位。
仅使用技术上合适的后差速器油。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
核心任务
1
–
抽吸后桥差速器中的油
注意
有害物质。
接触有害物质时存在健康危害！
注意并遵守容器上的安全提示以及制造商安全数据页上的提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
注意
皮肤接触机油或吸入机油蒸汽可能引起被蚀伤的危险。
与机油接触可能引起腐蚀性灼伤危险！
戴上防护眼镜和防护手套。
确保足够的通风。
注意
附图是示例性的。可能出现细节偏差。

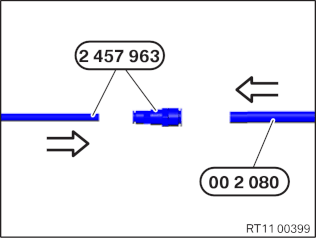

将专用工具
2 457 963
与专用工具
0 493 337 (00 2 080)
相连接。

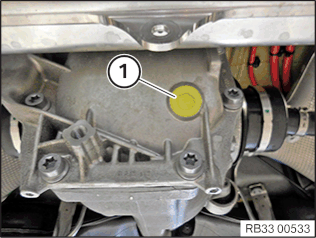

松开注油螺栓
1
。
抽吸后桥差速器油。
2
–
检查/补充后桥差速器中的油位
有更多信息。
有损坏危险
后桥差速器损坏。
忽视油规定可能导致后驱动桥严重损坏。
只能在后桥差速器中使用经许可的机油。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
▶ 用油枪更换后桥差速器油/补充油位
技术信息
培训视频通过示意图展示了使用专用工具油枪为后桥差速器换油的方法。
培训视频不能代替维修手册。
培训视频不包括在更新服务范围内。
保留印刷错误、内容疏忽和技术更改的可能性。
务必注意维修说明 RA！
◀
技术信息
对于规定的加注量，必须考虑到专用工具软管中的加注量。
使用专用工具
2 460 340
添加后桥差速器油。
松开注油螺栓
1
。
检查油位。
当注油螺栓开口处有少许油溢出时，说明后桥差速器中的油位调整正确。
如有必要，添加后桥差速器油。
后桥差速器油：加注量概述（总体）
168LW
0,75
l
190AL
0.8
l
205AL
0.8
l
215LW
0,9
l
215LWS
1.0
l
225AL
0,9
l
225ALS
1.0
l
225M
1.0
l
235LK
1,2
l
变速箱油:
技术上合适的后桥差速器油
变速箱油
技术上合适的后桥差速器油
主组 33
更新注油螺栓
1
。
零件：
注油螺栓
旋入并拧紧注油螺栓
1
。
后驱动桥注油螺栓
M22
更新注油螺栓。
拧紧扭矩
60
Nm
