00 00 606
保养微粒过滤器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
3
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
3
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
3
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
3
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
4
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
4
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
00 00 606
保养微粒过滤器
一般信息

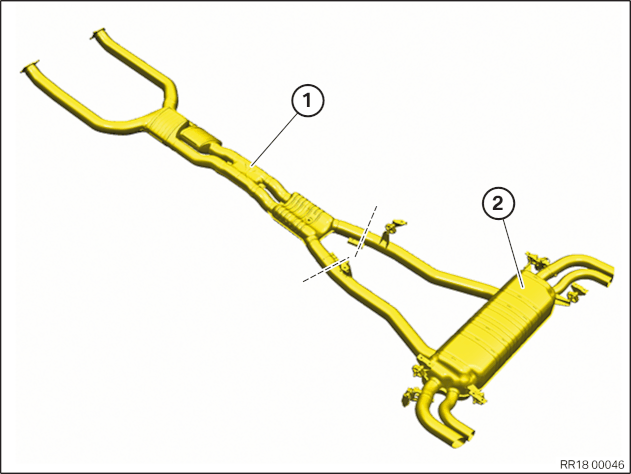

汽油微粒过滤器
1
汽油微粒过滤器
2
后消音器
有损坏危险
汽油微粒过滤器损坏。
野蛮拆卸、安装或者掉落会导致汽油微粒过滤器损坏。
无损坏并且无外部暴力作用地拆卸和安装汽油微粒过滤器。
避免敲击汽油微粒过滤器（例如使用工具、掉落、和底面发生硬接触）。
技术信息
更换汽油微粒过滤器后，并且在将车辆转交给客户前，
务必
记录汽油微粒过滤器！
准备工作
1
–
拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
核心任务
2
–
拆卸汽油微粒过滤器
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
有损坏危险
汽油微粒过滤器损坏。
野蛮拆卸、安装或者掉落会导致汽油微粒过滤器损坏。
无损坏并且无外部暴力作用地拆卸和安装汽油微粒过滤器。
避免敲击汽油微粒过滤器（例如使用工具、掉落、和底面发生硬接触）。

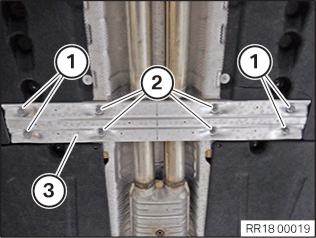

松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
松开螺母
1
。
松开螺母
1
。

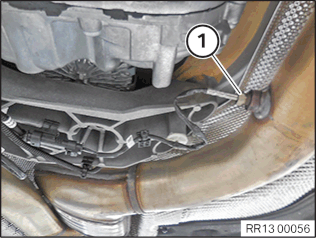

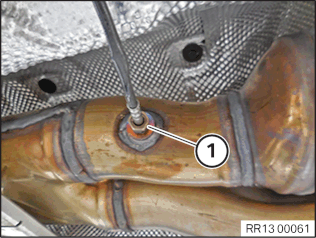

松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。

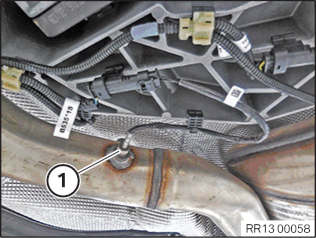

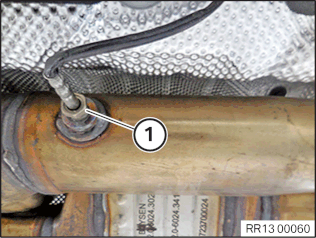

松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。

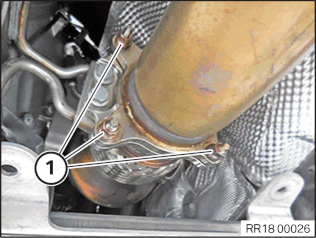

松开螺母
1
。

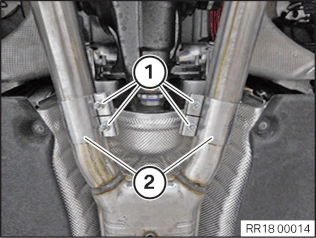

松开夹箍
2
。
在一名辅助人员的帮助下抽出并拆卸汽油微粒过滤器。
3
–
安装汽油微粒过滤器
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
有损坏危险
汽油微粒过滤器损坏。
野蛮拆卸、安装或者掉落会导致汽油微粒过滤器损坏。
无损坏并且无外部暴力作用地拆卸和安装汽油微粒过滤器。
避免敲击汽油微粒过滤器（例如使用工具、掉落、和底面发生硬接触）。

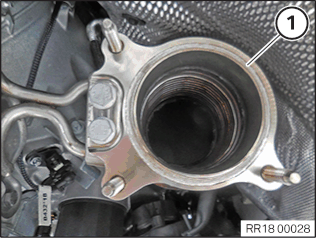

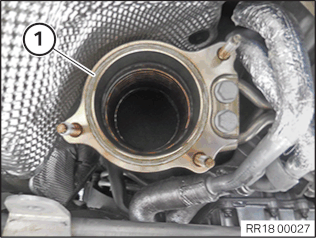

更新左侧触媒转换器上的密封件
1
。
零件：
密封件
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
将汽油微粒过滤器
1
插入并与后消音器
2
连接。
与三个人一起插入汽油微粒过滤器。
将汽油微粒过滤器与触媒转换器连接。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm

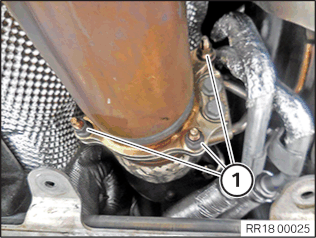

更新夹箍
2
。
零件：
夹箍
将后部排气系统与汽油微粒过滤器连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
后续工作
4
–
安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
5
–
替换汽油微粒过滤器：记录汽油微粒过滤器
技术信息
更换汽油微粒过滤器后，并且在将车辆转交给客户前，
务必
记录汽油微粒过滤器！
使用诊断系统记录汽油微粒过滤器。
只能使用诊断系统记录汽油微粒过滤器。
服务功能
驱动装置
发动机电子系统
记录汽油微粒过滤器更换
