这两个脚部空间温度传感器 (左侧脚部空间温度传感器和右侧脚部空间温度传感器) 是左右分离式自动恒温空调 (IHKA) 的组成部分。
这 2 个传感器属于同类件。
一个传感器测量驾驶员侧脚部空间通风通道脚部空间风门上的鼓风温度。另一个传感器测量乘客侧脚部空间通风通道脚部空间风门上的鼓风温度。
脚部空间温度传感器直接与冷暖空调控制单元连接。冷暖空调控制单元根据这些传感器信号调节对应的脚部空间风门马达。
脚部空间温度传感器是一个热敏电阻或 NTC 传感器 (“NTC” 表示“负温度系数”)。
可通过热敏电阻将 ”温度” 变量转变成电气系统可以分析的 ”电阻” 变量。温度较高时热敏电阻内导电材料的导电性比温度较低时好。也就是说：热敏电阻越热，其电阻就越小。

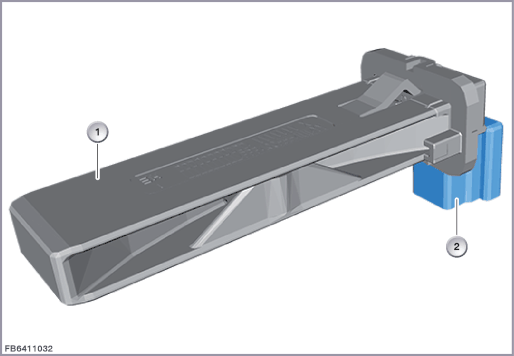

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左侧脚部空间温度传感器或右侧脚部空间温度传感器 |
2 |
2 芯插头连接 |
冷暖空调控制单元负责为 2 个脚部空间温度传感器 (左侧脚部空间温度传感器和右侧脚部空间温度传感器) 供应 5 V 的电压。
为了互相补偿内部温度作用，在此为热敏电阻提供较低的电流。因此外部环境温度对电阻值有决定性影响。
| 索引 |
说明 |
|---|---|
| 1 |
热敏电阻 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
脚部空间温度传感器传感器信号 |
| 总线端 Kl. 31E |
总线端 Kl. 31，电子接地线 |
热敏电阻上的任何温度变化都会导致电压信号变化。分析在冷暖空调控制单元中进行。
| 索引 |
说明 |
|---|---|
| 1 |
摄氏温度 (°C) |
| 2 |
热敏电阻特性线 |
| 3 |
电阻器（千欧 kΩ） |
注意左侧脚部空间温度传感器或右侧脚部空间温度传感器的以下标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
5 V |
| 温度范围 |
-40 至 85 °C |
| 电阻范围（测量范围） |
1.2 至 100 kΩ |
左侧脚部空间温度传感器或右侧脚部空间温度传感器失灵时，预计会出现以下情况：
IHKA 控制单元内出现故障代码存储记录
IHKA 控制单元替代值：20 °C
