左后和右后化妆镜灯

后部驾驶员侧和后部前乘客侧的车顶区域各安装了一个可照明的化妆镜。

在化妆镜灯中安装有一个灯泡或发光二极管。

提示！

注意诊断电路图！
功能描述

总线端 Kl. 30B 接通后，左后和右后化妆镜灯可激活。灯随着化妆镜的打开/关闭而接通或断开。

化妆镜打开时，可通过改变开关状态来接通化妆镜灯。

通过凸轮机械操作开关。凸轮位于一个轴上，轴与盖板之间存在机械连接。盖板打开时，凸轮按压开关挺杆。

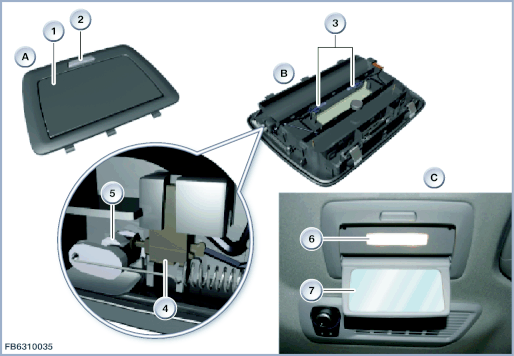

下图示例性地显示了一个左后化妆镜。

索引

说明

索引

说明

A

左后和右后化妆镜俯视图

B

左后和右后化妆镜后视图

C

化妆镜打开

1

盖板和背面的镜子

2

开启按钮

3

灯泡

4

带 2 芯插头连接的开关

5

凸轮

6

化妆镜灯

7

化妆镜
结构及内部电路连接

左后和右后化妆镜灯通过车载网络的 2 芯插头连接。

左后或右后化妆镜灯由总线端KL30B供电。

左后化妆镜灯和右后化妆镜灯或者装有 LED 或者装有灯泡。

索引

说明

1

左后和右后化妆镜灯

2

灯泡

3

开关

线脚布置

线脚

说明

总线端 KL30B

总线端 KI. 30B 基础运行

总线端 KL31E

总线端 Kl. 31E 电子接地线
标准值

注意左右和右后化妆镜灯的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件的功能检查

无法通过诊断系统检查左后和右后化妆镜灯的功能。
