凸轮轴传感器借助一个固定在凸轮轴上的增量轮 (凸轮轴传感器齿盘) 探测进气凸轮轴的位置。凸轮轴传感器连同曲轴传感器一起是喷射装置所必需的 (每个气缸的喷射都在最佳点火时刻)。
通过凸轮轴传感器,发动机控制系统可识别出第 1 个气缸是在压缩阶段还是换气阶段。
凸轮轴传感器设计成非接触式霍尔传感器。凸轮轴传感器齿盘有多个不同的齿面。齿面距离由霍尔传感器进行记录。
发动机控制系统将由此计算出:
凸轮轴转速
凸轮轴速度
凸轮轴的确切位置

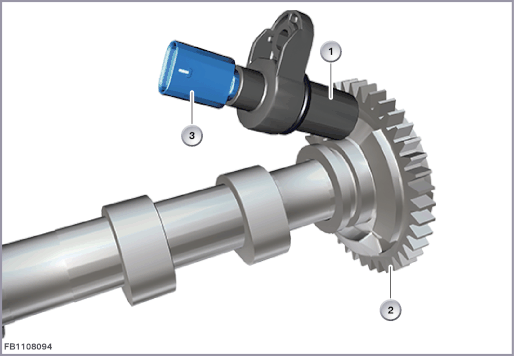

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
凸轮轴传感器 |
2 |
进气凸轮轴 |
3 |
3 芯插头连接 |
为起动车辆,发动机控制单元检查下列条件是否满足:
曲轴传感器发出的信号没有错误
必须以规定的时间顺序对这两个信号进行识别
这一步骤称为同步过程,并仅在车辆起动时执行。只有在同步以后发动机控制器才能正确地控制燃油喷射。
在加上电压时,便可识别出该传感器是否处于一个齿的位置,还是处于一个缺口的位置。
测量方法是以一个霍尔集成电路为基础的。输出信号通过齿面显示低状态,通过空隙显示高状态。凸轮轴传感器根据曲轴传感器原理工作。但是凸轮轴传感器齿盘也会有根本性区别。通过一块专用遮挡模板,可在曲轴传感器失效后进行紧急运行。但是,凸轮轴传感器信号的分辨率太低,因此无法在正常运行模式下更换曲轴传感器。
索引 |
说明 |
索引 |
|
---|---|---|---|
1 |
凸轮轴传感器齿盘 |
2 |
霍尔传感器 |
3 |
电子分析装置 |
![]() |
提示! 模块化发动机将为凸轮轴传感器提供 5 V 的电压。 |
索引 |
说明 |
索引 |
|
---|---|---|---|
1 |
凸轮轴传感器齿盘 |
2 |
霍尔传感器 |
3 |
电子分析装置 |
线脚布置
线脚 |
说明 |
---|---|
总线端 Kl. 15N/5 V |
总线端 15N 或 5 V,供电电压 |
总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
SIG |
信号线 |
发动机控制器读入传感器信号并将信号与保存的样本进行比较。通过比较传感器信号和样本,可以识别出凸轮轴的正确位置或偏差。

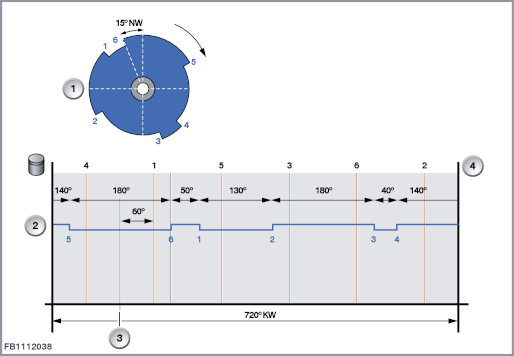

例 6 缸柴油发动机
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
进气凸轮轴 |
2 |
进气凸轮轴信号 |
3 |
气缸 1 上死点参考标记(点火开关) |
4 |
气缸 |
注意凸轮轴传感器的以下额定值:
大小 |
数值 |
---|---|
电压范围 |
6 至 16 V |
转速范围 |
0 至 4000 rpm |
空气间隙范围 |
0.4 至 1.9 mm |
最大输出电流 |
20 mA |
温度范围 |
-40 °C 至 160 °C |
凸轮轴传感器失灵时,预计将出现以下情况:
在发动机控制单元中记录故障代码
发动机不再运行
凸轮轴传感器的诊断在下列条件下开始:
接通发动机控制的主继电器 (若存在)
发动机运行
发动机经过同步
未识别出发动机熄火
曲轴传感器发出的信号没有错误
保留印刷错误、内容疏忽以及技术更改的可能性。
