断路继电器

在个别带有特定发动机和变速箱组合的车辆 (重量在前桥上) 上,还为特种装备 (SA2VH) "集成式主动转向控制" 装备了一个功率较强的电动机械式助力转向系统。该电动机械式助力转向系统可以采用 24 V 电压驱动。

该助力转向系统还安装了一个辅助电池提供供电电压 (24 V)。辅助电池通过一个断路继电器与车辆蓄电池串联。

EPS 控制电压将请求信号作为总线信号发送至辅助电池的充电单元 (EPS 表示 "电动助力转向 ")。充电单元控制着断路继电器。

功能描述

如果辅助电池充电单元未识别到任何故障 (例如短路或断路),自 PAD 模式启用或总线端 Kl. 15 接通后充电单元通过信号线对断路继电器进行控制。

断路继电器有 2 个位置:

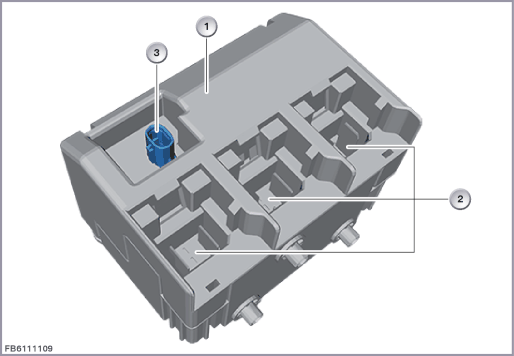

索引

说明

索引

说明

1

断路继电器

2

插接位置 (5 芯)

3

用于控制断路继电器的插头连接 (2 芯)

结构及内部错接

机械式继电器按照电磁铁原理工作。励磁线圈内的电流将产生一个穿过铁磁芯的磁流。在其边上,是一个活动支承的,同样是铁磁性的电枢。在空气间隙上,形成了对于电枢的作用力,以切换触头。一旦线圈不再被激励,电枢便会通过弹力被复位到初始位置。

辅助电池充电单元通过信号线来控制励磁线圈。

索引

说明

1

断路继电器

2

保险丝

线脚布置

线脚

说明

Kl. 31L

总线端 KI. 31L 负载接地

SIG

监控导线和辅助电池充电单元中断路继电器和 DC/DC 转换器之间有熔丝保护的导线的屏蔽

SIG2

辅助电池充电单元中断路继电器和 DC/DC 转换器之间有熔丝保护的导线 (40 安培)

SIG3

监控导线和EPS 控制单元有熔丝保护的导线的屏蔽

SIG4

控制励磁线圈 (辅助电池充电单元的信号)

U

EPS 控制单元的供电电压 (12 V 或 24 V)

U2

辅助电池导线的连接

U3

车辆蓄电池导线的连接

U4

到辅助电池的导线连接

U5

辅助电池充电单元中断路继电器和 DC/DC 转换器之间有熔丝保护的导线 (40 安培) 的连接

标准值

注意断路继电器的下列标准值:

参数

供电

9 至 16 V

额定电压

12 V

温度范围

-40 °C 至 85 °C

诊断提示
部件失灵

断路继电器失灵时,预计会出现以下情况:



保留印刷错误、内容疏忽以及技术更改的可能性。
