信息娱乐装置风扇的安装取决于车辆装备。
信息娱乐装置风扇位于行李箱内音频功率放大器旁。
信息娱乐装置风扇用于在环境温度过高时冷却音频功率放大器。
根据环境温度，由导线接口上的温度传感器接通和关闭信息娱乐装置风扇。
环境温度超过 40 - 45 °C 时将接通信息娱乐装置风扇。

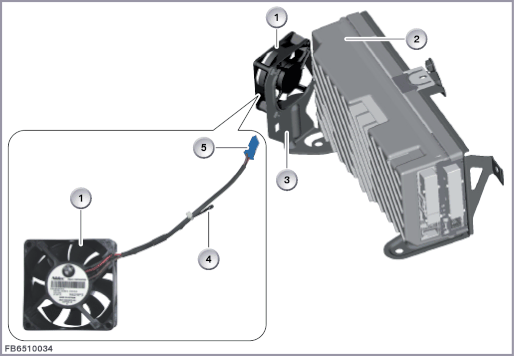

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信息娱乐装置风扇 |
2 |
音频功率放大器 |
| 3 |
支架 |
4 |
温度传感器 |
| 5 |
3 芯插头连接 |
信息娱乐装置风扇通过 3 芯插头连接连接到车载网络。后部分电器通过总线端 Kl.30B 向信息娱乐装置风扇供电。
微控制器控制风扇马达的接通和关闭。导线接口上的温度传感器测量环境温度。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信息娱乐装置风扇 |
2 |
风扇马达 |
| 3 |
温度传感器 |
4 |
微控制器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30B |
总线端 KI. 30B 基础运行 |
| 总线端 Kl. 31L |
总线端 KI. 31L 负载接地 |
| 1 个线脚 Pin 未使用。 |
|
注意下列用于信息娱乐装置风扇的标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 供电电压 |
12 V |
| 温度范围 |
-40 至 85 °C |
信息娱乐装置风扇失灵时的反应如下：
风扇失灵时，在一定条件下，音频系统在以高音量长时间运行后会暂时关闭音频功率放大器。
无法通过诊断系统进行风扇的功能检查。
保留印刷错误、内容疏忽和技术更改的可能性。
