提示！ 平视显示系统中显示内容的辨识度会受到下列因素阻碍：
|
利用平视显示系统可通过驾驶员视野范围内的挡风玻璃显示信息，例如驾驶员辅助系统、车辆状态和导航系统信息。平视显示系统安装在组合仪表 (KOMBI) 后面的仪表板上。平视显示系统由组合仪表 (KOMBI) 控制。组合仪表 (KOMBI) 也会提供所需的供电电压和用于显示图示内容的数据。
在中央信息显示器的相应菜单中，可启用或停用平视显示系统的内容显示。此外可执行下列设置：
| - | 平视显示系统的显示亮度 |
| - | 图像位置的高度调整 |
| - | 图像位置的水平调整 |
| - | 显示方式：标准或个性化 |
| - | 降低显示高度 |
| - | 需要显示的信息 |
通过平视显示系统显示的信息取决于车辆装备。在中央信息显示器的菜单引导中，用户可选择应显示哪些可用内容：
| - | 检查控制信息 |
| - | 导航提示 |
| - | 组合仪表 (KOMBI) 中的选择列表 |
| - | 驾驶员辅助系统（例如主动巡航控制） |
| - | 运动模式显示 |
| - | 越野模式显示 |
通过开启个人配置可保存这些设置。
此外，具备类似组合仪表 (KOMBI) 的日间与夜间设计。有时，通过平视显示系统显示的相同信息也会同时显示在组合仪表 (KOMBI) 或中央信息显示器中，例如导航系统的显示内容。
在 2015 服务包中还可选用纯净视图。此时平视显示系统中的显示将会减少至最必要的内容（车主手册）。在 2018 服务包中，可通过启动“缩小模式”把图像高度限定为正常显示的 2/3。
与之前版本相比，2018 服务包的显示范围增加约 50％。色彩空间也进行了扩展。
显示亮度会受到雨天/行车灯/雾气/光照传感器影响。雨天/行车灯/雾气/光照传感器测量光照并将数值继续传输给组合仪表 (KOMBI)。如果环境亮度变化，则组合仪表控制单元的软件会相应调整平视显示系统的显示亮度。
从而确保平视显示系统的显示内容不会在夜间造成驾驶员眩目，同时也可在日间明显提高辨识度。
|
提示！ 平视显示系统中显示内容的辨识度会受到下列因素阻碍：
|

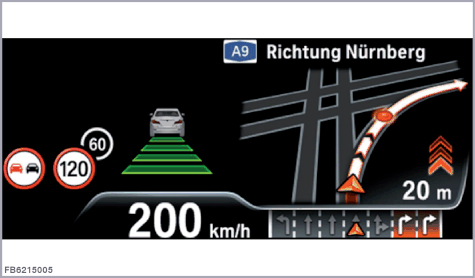

示例图
信息作为虚像自由悬浮出现在距观察者约 2.2 米处车前盖的末端。
示例插图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
螺栓固定点 |
| 3 |
盖罩带薄膜 |
4 |
6 芯插头连接 (APIX 和电源) |
示例插图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
螺栓固定点 |
| 3 |
盖罩带薄膜 |
4 |
6 芯插头连接 (APIX 和电源) |
|
提示！ 盖罩被塑料薄膜覆盖。谨防化学品、污物和清洁剂！ 更新平视显示系统后，必须注意小心定位和固定！ |
平视显示系统通过一根 6 芯插头连接与组合仪表 (KOMBI) 连接。其中 2 个线脚用于供电，总线端 KL30B 常电与总线端 KL31。4 个线脚用作 APIX 数据导线（APIX 的详细信息参见“APIX 是什么？”章节）。
除了视频数据，伺服马达和设备驱动器（显示）的控制信号也会从组合仪表 (KOMBI) 传输至平视显示系统。此外，APIX 数据导线用于将传感器信号和诊断数据从平视显示系统传输至组合仪表 (KOMBI)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
数据导线 1 |
2 |
数据导线 2 |
| 3 |
数据导线 3 |
4 |
数据导线 4 |
| 5 |
供电电压 |
6 |
接地 |
平视显示系统由下列组件构成：
| - | 后视镜 |
| - | 投影光源 (LED) |
| - | 投影显示屏 |
| - | 线路板 |
| - | 伺服马达 |
| - | 温度传感器 |

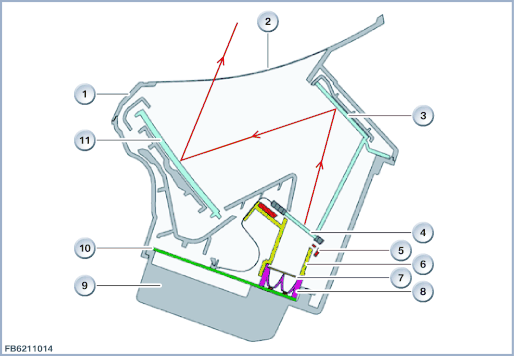

下图所示为平视显示系统的结构。
原理示意图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统壳体 |
2 |
盖罩 |
| 3 |
折叠镜 |
4 |
投影显示屏 |
| 5 |
投影显示屏支架 |
6 |
光室 |
| 7 |
扩散器 |
8 |
蜂窝状反射器 |
| 9 |
散热片 |
10 |
带微处理器和 LED 的线路板 |
| 11 |
可翻转的反射镜 |
前窗玻璃是平视显示系统整个系统的一部分。图像被投射到前窗玻璃上并在前窗玻璃上反射。
前窗玻璃中的特殊箔片可防止在夹层玻璃板的单个玻璃层上形成多个图像。相关的前窗玻璃对图像的精确显示具有决定性意义。
因此仅可由授权服务部门更新安装特殊挡风玻璃。

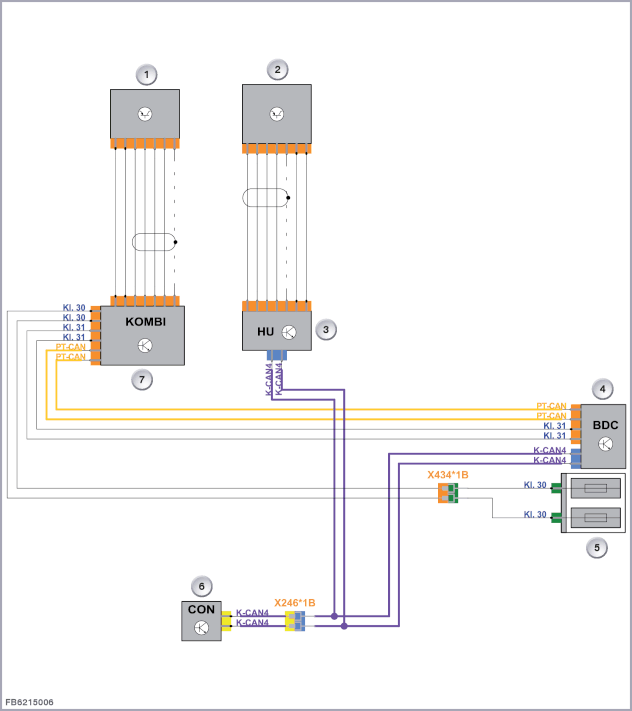

下图显示功能联网。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
中央信息显示器 |
| 3 |
主机 (HU) |
4 |
车身域控制器 (BDC) |
| 5 |
右前配电器 |
6 |
控制器 (CON) |
| 7 |
组合仪表 (KOMBI) |
|
提示！ 图像显示出现问题或数据传输出现问题时将会显示下列字样： NO SIGNAL 无信号 这也表明有向平视显示系统供电，但是组合仪表 (KOMBI) 和平视显示系统之间的信号传输受到干扰。 |
与平视显示系统的通信失灵时，进行标准检测 (整体检测过程)。发生故障时，预计将出现以下情况：
| - | 组合仪表 (KOMBI) 中的故障代码存储记录 |
为了修正平视显示系统上的图像失真，在诊断系统中提供了一项服务功能。通过此服务功能可以调整平视显示系统的显示。
路径：服务功能 > 驾驶辅助 > 平视显示系统 -> 调整平视显示系统。
APIX 是为满足车辆中的数字视频运行要求而专门开发的。此数据导线此外满足电磁杂散 (EMV) 方面的最高要求。此数据导线可以在车辆中多次使用。这时带宽最高 1 Gbit/s 的未压缩数字视频信号通过一根铜导线的唯一一对芯线传递。
