提示！ 下图可见目前已执行的设置。在此不必注意示波器测量电平。 |
在关闭的车辆中可能偶尔或长期出现过高的休眠电流。
可能的原因可能是：
| - | 总线端 Kl. 30 或蓄电池上连接有附加用电器。 |
| - | 损坏的组件、损坏的控制单元或某个控制单元的外围设备在静止状态下消耗过多的电流。妨碍了车辆休眠。 |
| - | 发生休眠电流故障时不能自动识别故障源。 |
在带智能型蓄电池传感器的车辆上只能确定休眠电流范围：
休眠电流小于 80 mA
休眠电流在 80 mA 至 200 mA 之间
休眠电流在 200 mA 至 1 A 之间
休眠电流大于 1 A
ISID
IMIB R1 或 IMIB R2
电流感应夹钳 100 A
ISID 和 IMIB 与供电和网络连接 (以确保连续运行)。
在 ISID 上选择菜单选项“测量系统”，并与相关 IMIB 连接。
电流感应夹钳 100 A 连接至 IMIB。
| - | IMIB R1 (选择其中一个接口 3 ~ 6，黄色标记) |
| - | IMIB R2 (选择其中一个接口 3 或 4，黄色标记) |
选择选项卡“示波器”。在示波器上按顺序执行下列设置。
在 “Display” 项下选择Log (对数视图)。
按照如下方式执行CH1 (通道 1) 设置。在 “Source” 项下选择电流感应夹钳 100 A 并执行校准。根据 IMIB 执行校准。
在 “Offset” 项下设为 - 100%，以便正确显示对数视图。
在 “A-Fullscale” 项下选择 100 A (完整显示高度 100A)。
在 “Coupling” 项下选择 DC (直流电)。
电流感应夹钳连接至蓄电池负极导线。电流感应夹钳上的箭头必须指向蓄电池。
|

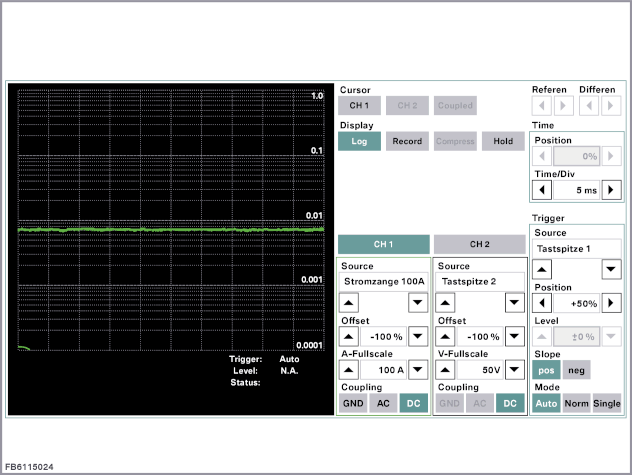

提示！ 下图可见目前已执行的设置。在此不必注意示波器测量电平。 |
在 “Time/Div” 项下选择 500ms。在这种情况下可以记录超过 24 h。选择的单位 “Time/Div” 越小，记录时间就越短，也越能准确找到较短的干扰峰值。
从现在起必须将车辆配置成能够起动休眠电流检测。
为了保证没有问题的结果并避免测量过程中可能出现故障，在休眠电流测量前必须先准备好车辆。
| - | 将车辆停放在一个能够不受干扰地进行休眠电流测量的位置。 |
| - | 蓄电池必须已充满电且不允许连接蓄电池充电器。如有必要，必须事先给蓄电池充电。 |
| - | 不得接通驻车灯，闪烁报警灯和停车警示灯。 |
| - | 打开后行李箱盖，并在后行李箱盖处于打开状态时将后行李箱盖锁用螺丝起子联锁 (模拟关闭的后行李箱盖)。 |
| - | 打开车门，在车门已打开时用螺丝起子联锁车门锁 (模拟关闭的车门)。 |
| - | 向下折叠遮阳板，启用化妆镜照明。 |
| - | 启用 PAD 模式 (连续三次按下起动/停止按钮)。之后按一次起动/停止按钮 (居住 PWF 状态启用)。随后长时间按下音频运行音量调节器 (5 秒)(驻车功能)。 |
| - | 离开车辆。 |
| - | 遥控钥匙与车辆距离不得小于 5 m，因为否则车辆会被无钥匙便捷上车及起动系统唤醒。 |
| - | 注意，如果人员在行李箱附近，车辆不会被非接触式尾箱门开启功能唤醒。 |
| - | 开始测量。 |
在 “Display” 项下选择 Record (开始记录)
在 “Display” 项下重新选择 Record (记录结束)
|
提示！ 如果在相应设置下已达到可能的最大记录时间，也可以自动结束记录！ |

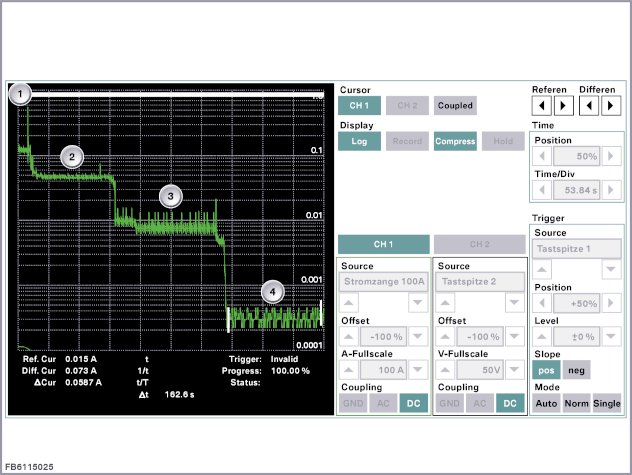

下图示例性示出车辆的休眠行为。
在 PWF 状态下车辆休眠 (自 G11/G12 起)
| 号码 |
时间 |
事件 |
可能的识别特征 |
| 1 |
0 ~ 1 分钟 (最长 10 分钟) |
总线通讯结束 |
起动/停止按钮的照明熄灭 |
| 2 |
约 4 分钟 |
车辆切换至“驻车” PWF 状态 |
车灯操作单元照明熄灭 |
| 3 |
约 7 分钟 |
断开总线端 30B |
化妆镜照明熄灭，之后警示闪烁开关照明熄灭 |
| 4 |
约 8 分钟 |
达到休眠电流 |
电流明显低于 80 mA |
直至达到休眠电流的滞后时间
按照规定方式，在长时间按压音频音量调节器之后，车辆切换至状态“驻车功能”。随后开始休眠过程。
约 1 分钟 (最多 10 分钟) 后，结束总线通讯，起动/停止按钮照明熄灭。
约 4 分钟后，车辆切换至“驻车” PWF 状态。这在灯光操作单元熄灭时可见。
再过约 7 分钟后，总线端 30B 断开。化妆镜照明熄灭。
再过一分钟后达到休眠电流模式。
|
提示！ 如果警示闪烁开关照明没有在约 7 分钟内熄灭，则必须检查车身域控制器 (BDC)。 |
可以按照如下方式重启记录。在 “Trigger” 项下 选择 Mode Auto，随后选择 Record。(记录正在启动。)
在该显示中包含整个示波器记录概述。在 “Time”，“Time/Div” 项下出现记录长度。根据所示记录可以确定醒目的区域。如果知道记录停止时间 (如有必要),可以计算，在哪个时间点是醒目区域。
为了可以浏览醒目区域的详细分析，选择 “Compress” (禁用)。参见插图下方。
在 “Time” “Position” 项下可以用箭头滚动至所需区域。
在 “Cursor” 项下选择 CH 1。分析位于 “Ref.” (参考) 至 “Diff.” (差值) 之内的数值。

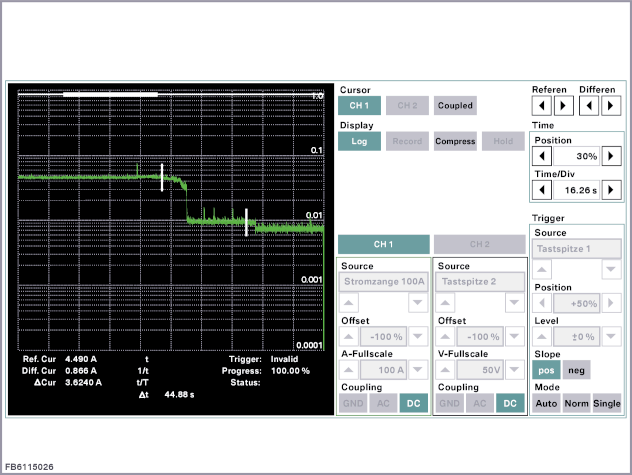

通过移动 “Ref.” 和 “Diff.” 滚动条还可以确定所需区域。在这种情况下可以直接读取数值。参见插图。
|
提示！ 对数视图解释：通常示波器中的 y 轴线性划分刻度。根据设置 (单位 /Div)，一个刻度单元具有相同的数值。但是 y 轴除了线性显示外，也能够更改到对数比例尺。对数显示的优点是，更好地显示多个数量级的信号并因此能够更简单地探测较小的信号。 |
示例参见表格：
| 电流感应夹钳 100 A |
|||||
| 示波器上的显示值 |
1,0 |
0,1 |
0,01 |
0,001 |
0,0001 |
| 示波器的测量值 |
100 A |
10 A |
1 A |
100 mA |
10 mA |
发生休眠电流故障时执行下列工作步骤：
| - | 为了缩小故障源的范围，用电流感应夹钳在通往前部和后部分电器的供电导线上进行测量，并在必要时在来自安全蓄电池接线柱的供电导线上进行测量。通过这种方式可以确定故障源位于哪个范围内。 |
| - | 可以在相应的配电器上通过逐步拔出保险丝确定故障源。 |
