USB 集线器用于连接多个 USB 接口至主机上。USB 集线器包括一个启用的 USB 信号放大器，并具有两个输入端和一个输出端。信号放大器用于补偿 USB 线功率损耗。
USB 集线器自带供电（总线端 Kl. 30B）。因此，USB-Hub可向连接至 USB 输入端的设备提供最大 500 毫安的电流。
USB 集线器中的变压器输出的最大电压为 5 V。启用的信号放大器和输入端上都带有电压。

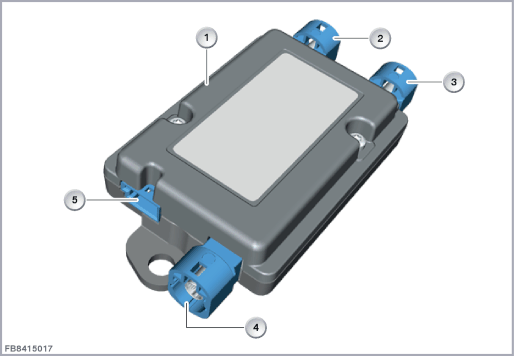

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
USB 集线器 |
2 |
USB 连接 (连接至 USB 连接 2) |
| 3 |
USB 接口（连接至带 USB 接口的 AUX-In 接口） |
4 |
USB 连接 (连接至主机) |
| 5 |
3 芯插头连接（供电） |
USB 集线器在输出端通过一个双向数据线与主机连接。
USB 集线器在 2 个输入端通过双向数据线与连接的设备相连。
USB 集线器通过一个 3 芯的插头连接与车载网络连接。
右前配电器通过总线端 30B 向 USB 集线器供电。
| 索引 |
说明 |
|---|---|
| 1 |
USB 集线器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| USB |
USB 连接 |
注意 USB 集线器以下标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| USB 接口上的最大电压 |
5 V |
| USB 接口上的最大额定电流 |
500 mA |
| 温度范围 |
-40 至 85 °C |
USB 集线器不具有自诊断功能。USB 集线器的功能检查可通过诊断系统进行。
保留印刷错误、内容疏忽以及技术更改的可能性。
