遥控钥匙或识别传感器的无线电信号由遥控接收器接收并发送给车身域控制器 (BDC)。
BDC 控制单元调整登车行为（中控锁）与车辆操作（例如钥匙识别、电子禁启动防盗装置、车辆起动许可）。
BDC 控制单元是主控制单元。这意味着，BDC 控制单元授予权限。
遥控接收器具有一个发射接收模块。因此在主钥匙或识别传感器与遥控接收器之间可以建立双向的通信。
红外线遥控器是中控锁的钥匙。在具有无钥匙便捷上车及起动系统的车辆上，识别传感器是中控锁的钥匙。如果车辆装配有无钥匙便捷上车及起动系统，则无需使用识别传感器即可解锁或连锁车辆。
 |
提示！ 遥控接收器的正确安装位置可以通过诊断中电路图上的热点调用！ |
识别传感器的无线电信号由遥控接收器接收。遥控器接收器将信号发送到 BDC 控制单元。
|
提示！ 遥控接收器通过 BDC 控制单元上的局域网 CAN 总线连接。 |
|
提示！ 遥控接收器也接收用于轮胎压力监控的车轮电子系统的无线电信号。 |
遥控接收器具有一个发射接收模块。由此可以建立识别传感器和遥控接收器之间的通信。在遥控接收器中解调、处理和检测无线电信号。也就是说：在识别传感器的无线电信号中具有一个属于车辆的常量“值”，该值由遥控接收器检查。只有这个数值正确时，才能将信息继续发送给车身域控制器（BDC）。即：其他车辆(即使相同的产品线)的主钥匙的无线电信号对启用和无钥匙便捷上车及起动系统不起作用。
然后在 BDC 控制单元内验证无线电信号。如果是一个授权的请求，则 BDC 控制单元使车辆解锁或上锁。

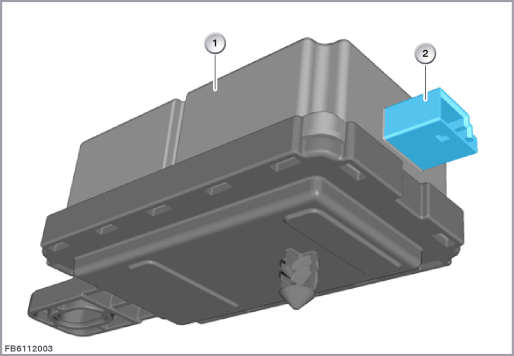

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
遥控接收器 |
2 |
6 芯插头连接 |
遥控接收器通过总线端 KL30 供电。
本地 CAN 总线连接遥控接收器与 BDC 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
遥控接收器 |
| 2 |
天线 |
| 3 |
电子单元 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 30 |
供电 |
| 总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
| 本地 CAN |
局域 CAN 总线 |
注意遥控接收器的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
遥控接收器失灵时，预计会出现下列情况：
车身域控制器(BDC)中的故障记录
无法再通过主钥匙或识别传感器打开或关闭车辆。另外，无法再通过起动/停止按钮起动发动机或切换总线端。
只能通过紧急功能起动发动机以及切换总线端。
遥控接收器的功能检查可以使用诊断系统执行。
保留印刷错误、内容疏忽以及技术更改的可能性。
