远程信息处理技术通信盒(TCB)是一个用于电话功能和远程信息处理服务的控制单元。该控制单元是 BMW ConnectedDrive 功能平台之一。在 BMW ConnectedDrive 中心具有将驾驶员与车辆及环境联系在一起的智能网络。
TCB 控制单元可以通过网络接入设备 Net Access Device(NAD)与 GSM 和 UMTS 网络建立连接。最新一代远程通信箱 (TCB) 也支持通过 LTE (Long Term Evolution) 的数据传输。
如果 TCB 控制单元已安装在车顶内，那么在出厂时将直接与车顶天线嵌入在一起。车顶天线的天线接口以尽量小的电阻与 TCB 控制单元接口相连。
这些触点接头已镀金并且具有较短的路径，这是因为它们通过出厂时嵌入组合成一个部件。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
远程信息处理技术通信盒(TCB) |
2 |
车顶天线 |
可实现远程通信箱 (TCB) 和车顶天线与电话天线和远程通信天线的组合：
| - | 紧急呼叫 |
| - | BMW Remote 服务 |
| - | BMW 远程售后服务 |
| - | Connected Drive 服务 |
| - | 互联网 |

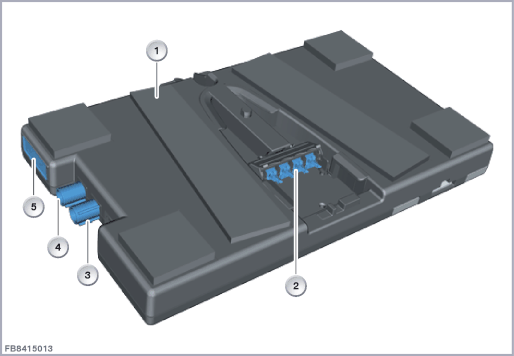

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
远程信息处理技术通信盒(TCB) |
2 |
车顶天线插头连接 |
| 3 |
电话天线插头连接 |
4 |
DAB 天线插头连接 (SDARS 天线美规) |
| 5 |
20 芯插头连接 |

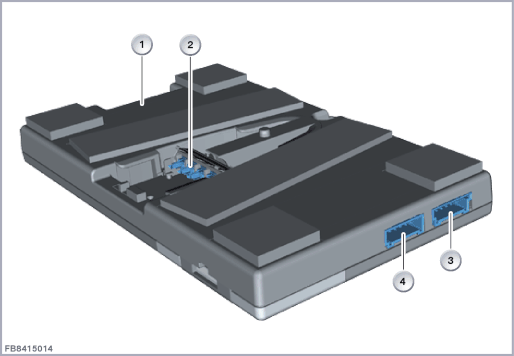

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
远程信息处理技术通信盒(TCB) |
2 |
车顶天线插头连接 |
| 3 |
6 芯插头连接 |
4 |
6 芯插头连接 |
远程通信箱 (TCB) 连接至以太网和 K-CAN4。
此外，以下部件集成到远程通信箱控制单元内：
| - | WLAN 无线热点 |
| - | SIM 卡 |
| - | 应急 GSM 天线 |
| - | 应急蓄电池 |
车身域控制器 (BDC) 通过总线端 30F 给远程通信箱控制单元供电。
| 索引 |
说明 |
|---|---|
| 1 |
远程信息处理技术通信盒(TCB) |
线脚布置
在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。
注意下列远程信息处理技术通信盒(TCB)的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
与远程信息处理技术通信盒(TCB)的通信失灵时，进行标准检测(整体测试步骤)。
保留印刷错误、内容疏忽以及技术更改的可能性。
