顶级高保真放大器 (AMPT)

视装备情况而定，可以通过 Bowers & Wilkins Diamond 环绕音响系统进行音频播放。

除了扬声器盖板上的 “Bowers & Wilkins” 标记之外，该系统还具有以下识别特征：

功能描述

高端音频功率放大器（AMPT）是具有有源分频器的音频功率放大器。利用有源分频器可比无源分频器获得更好的声音效果。可以定向控制适合于频率的扬声器。有源分频器仅仅传输能够被相应扬声器优化播放的音频功率放大器的频率范围。

在 G12 中，有源 10 通道高端音频功率放大器（AMPT）可以给以下 16 个扬声器提供 1200 瓦特最大功率：

-

7 高音喇叭 12.5 W (3 次 Nautilus Diamant， 4 次铝)
-

7 中音喇叭 75 W (7 次 Kevlar)
-

2 个低音喇叭 250 瓦特

高端音频功率放大器（AMPT）是 MOST 复合结构中的一个控制单元，具有以下功能：

-

用于高音和中音喇叭的音频功率放大器
-

用于低音喇叭的音频功率放大器

高端音频功率放大器（AMPT）中所用的 Class-D 音频末级具有明显更高的效率，与传统型音频末级相比可以减小损失功率。

使用了动态均衡器。这是基于话筒的算法用于追踪音量和均衡器度。

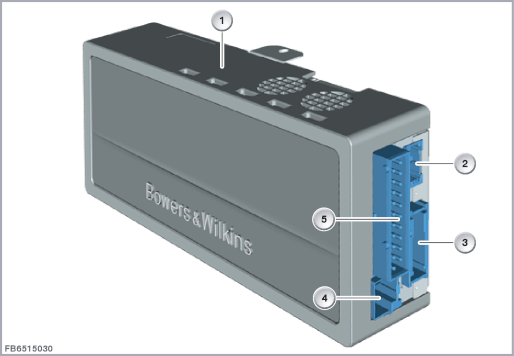

索引

说明

索引

说明

1

Bowers & Wilkins 高端音频功率放大器(AMPT)

2

2 芯插头连接(多媒体传输系统)

3

26 芯插头连接

4

2 芯插头连接

5

20 芯插头连接
结构及内部错接

顶级高保真放大器 Premium 或音频功率放大器 High End（AMPT）通过 4 个插头连接与车载电网连接。

顶级高保真放大器 Premium 或音频功率放大器 High End 是 MOST 复合结构中的总线部件。

后部配电器通过总线端 30B 为顶级高保真放大器或 High End 音频功率放大器的逻辑电路部分供电。

保险丝盒通过总线端 Kl. 30 为顶级高保真放大器 Premium 或音频功率放大器 High End 的负载部分供电。

索引

说明

1

顶级高保真放大器 Premium 或音频功率放大器 High End（AMPT）

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

标准值

注意顶级高保真放大器 Premium 或音频功率放大器 High End（AMPT）的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 95 °C
诊断提示
部件失灵

与顶级高保真放大器 Premium 或音频功率放大器 High End（AMPT）的通信失灵时执行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现以下情况：
