清洁液位传感器识别清洗液罐内清洗液液位是否低于所需的水平。清洁液液位传感器固定在清洗液罐侧面。
该传感器是一种电容性液位传感器，通过 2 个小喷管进行非接触式测量。
当清洗液液位过低时，清洁液液位传感器发送发生变化的信号。信息将在 TFT 显示器中通过检查控制信息在组合仪表中输出。清洁液液位传感器连接至车身域控制器 (BDC)。通过 PT-CAN 将信号转发至组合仪表。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

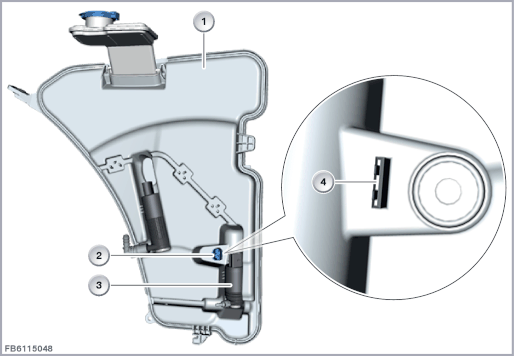

| 1 |
热膨胀平衡罐 |
2 |
带 2 芯插头连接的电容传感器 |
| 3 |
挡风玻璃清洗泵 |
4 |
带 2 喷管的电容传感器 (示出：储液罐，内视图) |
如果 PAD 模式启用，则车身域控制器 (BDC) 给清洁液位传感器提供间歇电压 (矩形波信号 3.3 V)。该信号将由车身域控制器（BDC）读回。
| 索引 |
说明 |
|---|---|
| 1 |
清洁液位传感器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
清洗液液位信号，连接至车身域控制器 (BDC) |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
注意清洁液位传感器的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
3,3 V |
| 温度范围 |
-20 °C 至 80 °C |
清洁液位传感器失灵时，预计将出现以下情况：
无故障记录
