左前车门安全气囊传感器和右前车门安全气囊传感器

左前车门安全气囊传感器和右前车门安全气囊传感器是同类件。

安全气囊传感器安装在车门内板上。

安全气囊传感器支持侧面碰撞识别。 除了分析横向加速度信号之外，还分析安全气囊传感器信号，以确保快速的触发时间点。系统将对碰撞安全模块(ACSM) 的信号进行分析。“ACSM” - “Advanced Crash Safety Module”。

功能描述

左前车门安全气囊传感器和右前车门安全气囊传感器是压力传感器。发生侧面碰撞时车门表面板被压向里面，于是车门内室减小。因此车门内室中的压力上升。压力传感器检测这个压力上升。在电子单元中，数字化分析压力传感器的信号，并循环发送至碰撞安全模块 (ACSM)。在碰撞安全模块 (ACSM) 中分析这些数据。

索引

说明

索引

说明

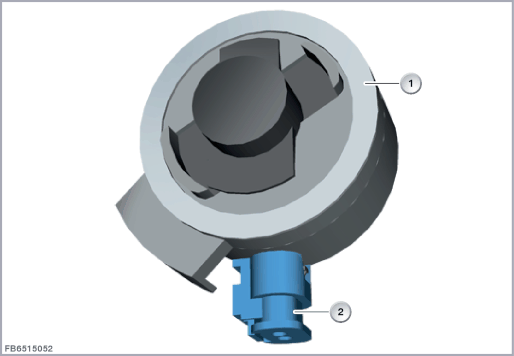

1

左前车门安全气囊传感器或右前车门安全气囊传感器

2

2 芯插头连接
结构及内部错接

左前车门安全气囊传感器和右前车门安全气囊传感器包括下列部件：

索引

说明

1

压力传感器

2

电子单元

线脚布置

线脚 Pin

说明

SIG+

信号线 (+) 及供电电压

SIG‐

信号线 (‐)
标准值

碰撞安全模块 (ACSM) 给左前车门安全气囊传感器和右前车门安全气囊传感器供电。 数据通过双线连接进行传送。

注意左前车门安全气囊传感器和右前车门安全气囊的下列标准值：

参数

值

电压范围

5.6 至 16 V

环境压力区域

60 ~ 130 kPa

压力区域

± 234 kPa

温度范围

-40 至 85 °C
诊断提示
部件失灵：

左前车门安全气囊传感器或右前车门安全气囊失灵时，预计会出现以下情况：
