低温冷却液循环回路的冷却液泵

由于涡轮增压和废气涡轮增压器采用紧凑布置，因此发热较多。因此，冷却被赋予非常重要的意义。此外，首次开发了间接增压空气冷却装置，通过一个空气-冷却液热交换器对增压空气进行冷却。发动机冷却装置和增压空气冷却装置具有 2 个分开的冷却循环。在增压空气冷却装置的冷却循环中也集成了发动机控制单元。

功能描述

电动冷却液泵按照离心泵原理工作。此冷却液泵集成在冷却循环 (低温) 中，并用于增压空气冷却装置。冷却液泵与发动机控制系统之间的通信通过 LIN 总线进行。因此可设置转速和读取当前泵轮转速以及其它泵参数。

使用下列数值进行控制：

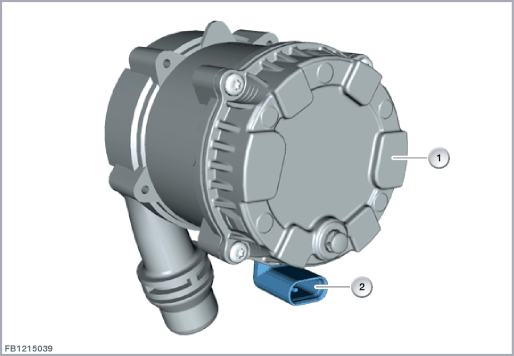

索引

说明

索引

说明

1

低温冷却液循环回路的冷却液泵

2

3 芯插头连接

冷却液泵通过 LIN 总线从发动机控制系统接收标准值规定。反馈下列泵参数：

结构及内部电路连接

LIN 总线是一种最高数据传输率为 20000 Bit/s 的单线总线。LIN 总线基于主控单元和从属单元原理。也就是说，每次通信都由主控单元发起。主控单元发送一个消息头，被叫的从属单元通过数据进行应答。从属单元发送的数据供主控单元和其它从属单元使用。

索引

说明

索引

说明

1

电子分析装置

2

冷却液泵驱动装置

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31，接地

LIN

LIN 总线

总线端 Kl. 30B

总线端 Kl. 30B 基本工作方式，供电电压

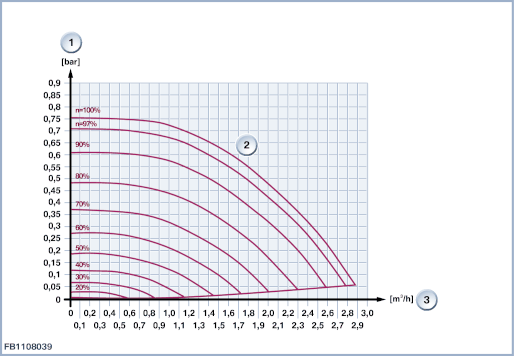

特性线及标准值

冷却液泵的转速范围在 24 至 6000 rpm 之间。允许的冷却液温度在 -40 °C 至 128 °C 之间。

液压数据取决于温度。尤其在温度很低时，冷却液粘度对最大转速和液压值有很大影响。

索引

说明

索引

说明

1

压差

2

冷却液温度 80 °C 时的泵轮转速特性线

3

体积流量

注意低温冷却液循环回路冷却液泵的下列标准值：

大小

数值

电压范围 (满功率)

12.5 至 16 伏

电压范围 (降低功率)

8 至 12.5 伏

功率

50 瓦特

正常运行时的最大耗电

6.5 A

冷却液温度的温度范围

-40 至 128 °C

温度范围

-40 至 140 °C
诊断提示
部件失灵

在低温冷却液循环回路冷却液泵失灵时，预计将出现以下情况：

一般提示

冷却液泵有下列诊断方式可用：

保留印刷错误、内容疏忽以及技术更改的可能性。
