后窗加热装置

后窗加热装置由安装在后窗玻璃内侧上的细加热丝构成。

后窗玻璃加热装置由 2 个加热区组成。

功能描述

后窗加热装置自总线端 Kl. 15 接通起可以打开。通过点击后窗加热装置按钮可以启动功能照明灯。不过,后窗加热装置仅在发动机运行时才通电。如果车辆装配有车辆起动 / 停止自动装置 (MSA),同样适用。

再次点击按钮或加热时间步骤结束或总线端 Kl. 15 关闭后,后窗加热装置退出工作状态。

通过打开后窗加热装置,经由加热线通电。基于电气阻力,加热线将加热。

加热线与加热区连在一起。

为了避免干扰脉冲,后窗加热装置输入侧连接到带阻滤波器。

为了得到最佳的融化效应,在总线端 Kl. 15 接通后的首次接通过程中,取决于车外温度规定后窗加热装置的加热时间。因为后窗加热装置仅在发动机运行时才通电,则加热时间测量也仅能在发动机运行时才进行。

融化阶段和融化阶段后的脉冲示例:

 例如在融化阶段后,加热装置还将持续 20 分钟,以大约 66 % 的加热功率在时间脉冲内进行换档(60 秒打开 > 30 秒关闭 > 60 秒打开 > 等等)。

在融化阶段和脉冲期间,按钮中的功能照明灯将亮起。

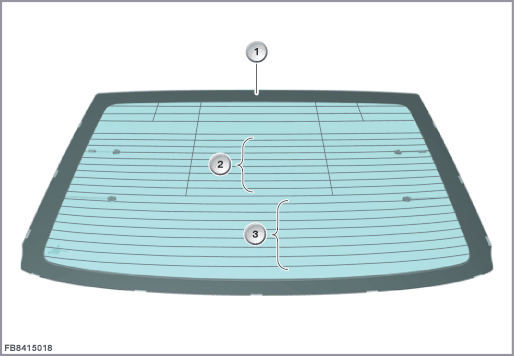

下图显示后窗玻璃加热装置作为示例。

索引

说明

索引

说明

1

带天线的后窗玻璃

2

上部加热区

3

下部加热区

结构及内部错接

后部配电器通过总线端 Kl. 30 为后窗加热装置提供电源。后部配电器针对每个加热区具有一个特有的输出端。

后窗加热装置继电器安装在后部配电器内。车身域控制器 (BDC) 控制后窗加热装置继电器。

索引

说明

1

后窗加热装置

2

下部加热区

后窗加热装置

3

后窗玻璃

4

上部加热区

线脚布置

线脚 Pin

说明

U

上部加热区供电电压

U2

下部加热区供电电压

总线端 Kl. 31

上部加热区和下部加热区接地输出端

标准值

注意下列后窗加热装置的标准值:

参数

电压范围

9 至 16 V

温度范围

-40 至 85 °C

诊断提示
部件失灵

后窗加热装置失灵时,预计将出现以下情况:

后窗加热装置的功能检查可通过诊断系统进行。

路径:功能结构 >车身 >冷暖功能 >后窗玻璃加热装置

一般提示

车辆中的动力管理系统可以根据能量平衡短时间关闭后窗加热装置。而功能指示灯仍保持其状态。



保留印刷错误、内容疏忽以及技术更改的可能性。
