利用平视显示系统可通过驾驶员视野范围内的挡风玻璃显示信息，例如导航系统提示或行驶速度。平视显示系统直接安装在组合仪表后面的仪表板上。平视显示系统由组合仪表 (KOMBI) 控制。组合仪表 (KOMBI) 为其供电并提供图像显示数据。通过中央操作面板接通或关闭图像显示。此外还类似于组合仪表 (KOMBI) 和中央信息显示器中的显示提供日间型和夜间型。
在组合仪表和中央信息显示器上继续显示信息。
在平视显示系统上显示的信息取决于车辆装备。可以在中央信息显示器上用控制器选择这些信息。在个人设置范围内选择的信息存储在组合仪表 (KOMBI) 中。
 |
提示！ 平视显示系统中显示内容的可辨识性会被下列因素影响：
|
在最新一代的平视显示系统上可以显示下列信息：
| - | 检查控制信息 |
| - | 行驶速度 |
| - | 导航提示 |
| - | 组合仪表中的选择清单 |
| - | 驾驶员辅助系统 |
| - | 运动模式显示 |
| - | 越野模式显示 |
|
提示！ BMW 夜视系统也可在平视显示系统中显示人体识别和动物识别功能的警告符号。 |
与早期的 Service Pack 2018 相比，显示面积增加了高达 50％。色彩空间也进行了扩展。
下列功能可通过 iDrive 在菜单中进行设定：
| - | 接通或关闭平视显示系统 |
| - | 显示内容 |
| - | 图像亮度 |
| - | 图像高度 |
| - | 图像水平位置 |
另外还具有平静的全视图。此时平视显示系统中的显示将会减少至最必要的内容（车主手册）。
背景亮度可通过雨天 / 行车灯 / 雾气 / 光照传感器进行调整。雨天 / 行车灯 / 雾气 / 光照传感器将感测阳光照射并相应调节背景亮度。

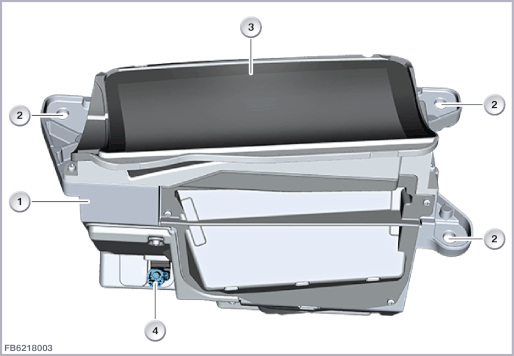

示例插图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
螺栓固定点 |
| 3 |
盖罩带薄膜 |
4 |
6 芯插头连接 (APIX 和电源) |

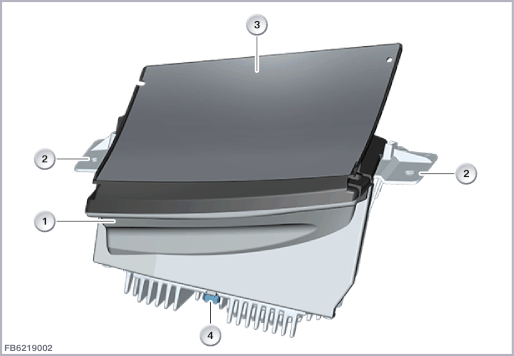

示例插图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
螺栓固定点 |
| 3 |
盖罩带薄膜 |
4 |
6 芯插头连接 (APIX 和电源) |
|
提示！ 盖罩被塑料薄膜覆盖。谨防化学品、污物和清洁剂！ 更新平视显示系统后，必须注意小心定位和固定！ |
平视显示系统通过一根 6 芯插头连接与组合仪表连接。
APIX 数据导线用于从组合仪表向平视显示系统传送图像信息。
APIX 是为满足车辆中的数字视频运行要求而专门开发的。此数据导线此外满足电磁杂散 (EMV) 方面的最高要求。此数据导线可以在车辆中多次使用。这时带宽最高 1 Gbit/s 的未压缩数字视频信号通过一根铜导线的唯一一对芯线传递。
平视显示系统通过组合仪表供电。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
平视显示系统 |
2 |
投影光源 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 30 |
组合仪表的供电 |
| Kl. 31L |
总线端 KI. 31 功率管接地 |
| 屏蔽 |
屏蔽 |
| APIX |
APIX 数据线（Automotive Pixel Link） |
注意平视显示系统的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 过热保护 (断开) |
105 ° C 以上 |
| 温度范围 |
-40 至 85 °C |
平视显示系统失灵时，预计会出现以下情况：
组合仪表 (KOMBI) 中的故障代码存储记录
保留印刷错误、内容疏忽以及技术更改的可能性。
