借助发光二极管和光导管生成垂直照明，以便进行车门饰件照明。车门饰件照明是垂直照明的一部分。
周围环境照明装置是散射光照 (例如为桔黄色，波长为 605 nm)。此照明不炫目，确保更容易识别出车厢内部的轮廓。
装有 2 个光导管，用于车门饰件照明：
驾驶员侧后部车门饰件上部照明
前乘客侧后部车门饰件上部照明
车身域控制器 (BDC) 通过 LIN 总线控制红绿蓝 LED。在此传输下列数据：
开关状态
亮度
颜色
红绿蓝 LED 由 LED 壳体中的 3 个 LED 芯片组成。3 个 LED 芯片组成红、绿和蓝三色的光源。3 种颜色相混合。因此生成多种预定义的颜色可供选择，用于周围环境照明。
灯通过 LIN 总线与车身域控制器 (BDC) 通信。灯串联在 LIN 总线上。为每个灯分配一个特定的地址。通过地址车身域控制器 (BDC) 可知道收到哪个灯的故障信息。
可以在中央信息显示器上选择周围环境照明的颜色。此外还可在中央信息显示器上调节周围环境照明装置的亮度。

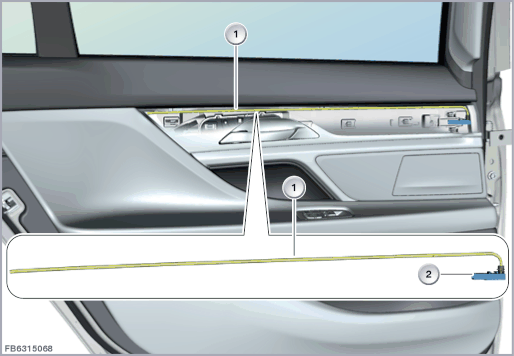

下图所示为驾驶员侧后方的车门饰件上部照明。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
光导管 |
2 |
电子单元和带 4 芯插头连接的红绿蓝 LED 托架 |
红绿蓝 LED 托架通过一个 4 芯插头连接到车载网络和 LIN 总线上。
车身域控制器 (BDC) 通过 LIN 总线上的信息控制灯。
红绿蓝 LED 托架提供一个红、绿和蓝三色的光源。
| 索引 |
说明 |
|---|---|
| 1 |
车门饰件照明 |
| 2 |
红绿蓝 LED |
| 3 |
电子单元 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 KL30B |
总线端 KI. 30B 基础运行 |
| KL31L |
总线端 KL31L 负载接地 |
| LIN in |
LIN 总线输入端 |
| LIN out |
LIN 总线输出端 |
注意车门饰件照明的以下标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
车门饰件照明对地短路时，预计将出现以下情况：
车身域控制器 (BDC) 中的故障记录
可通过诊断系统对车门饰件进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
