脚部空间照明灯照亮车内的脚部空间。
2 个脚部空间照明灯安装于脚部空间中仪表板下的左右两侧。
 |
提示！ 正确的脚部空间照明灯安装位置可以通过诊断中电路图上的热点调出！ |
视车型系列和车辆装备不同，脚部空间照明灯（左前脚部空间照明灯和右前脚部空间照明灯）为单色或多色。
|
提示！ 根据车型装备脚部空间照明灯的控制方式有所不同！ 根据车型系列和车辆装备，车身域控制器 (BDC) 也通过 LIN 总线控制脚部空间照明灯。在此传输下列数据：
|
当一扇车门打开时，脚部空间照明灯自动接通。关上车门之后最多 20 秒，脚部空间照明灯就会关闭。
总线端Kl.15 接通时车门关闭之后脚部空间照明灯马上关闭。
单色照明
车身域控制器 (BDC) 利用按脉冲宽度调制的信号（PWM 信号）控制发光二极管。
垂直照明带总线连接（LIN 总线）
车身域控制器 (BDC) 通过 LIN 总线控制红绿蓝 LED。红绿蓝 LED 由 LED 壳体中的 3 个 LED 芯片组成。3 个 LED 芯片组成红、绿和蓝三色的光源。3 种颜色相混合。因此生成多种预定义的颜色可供选择，用于周围环境照明。
灯通过 LIN 总线与 BDC 控制单元进行通讯。灯串联在 LIN 总线上。为每个灯分配一个特定的地址。通过地址车身域控制器 (BDC) 可知道收到哪个灯的故障信息。
可以在中央信息显示器上选择周围环境照明的颜色。此外还可在中央信息显示器上调节周围环境照明装置的亮度。

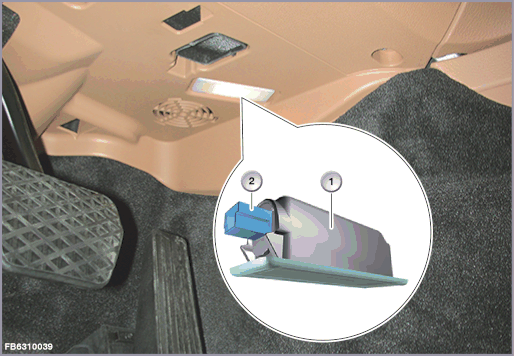

下图显示左前脚部空间照明灯示例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左前脚部空间照明灯 |
2 |
插头连接和 LED 托架 |
单色照明：
脚部空间照明灯通过插头连接与车身域控制器 (BDC) 连接。
BDC 控制单元通过一个按脉冲宽度调制的信号 (PWM 信号) 控制脚部空间照明灯。
| 索引 |
说明 |
|---|---|
| 1 |
前部脚部空间照明灯（例如：单色） |
线脚布置
| 线脚 |
说明 |
|---|---|
| KL31L |
总线端 KL31L 负载接地 |
| U |
供电电压 |
垂直照明带总线连接（LIN 总线）：
红绿蓝 LED 托架通过一个 4 芯插头连接到车载网络和 LIN 总线上。
BDC 控制单元通过 LIN 总线上的信息控制灯。
红绿蓝 LED 托架提供一个红、绿和蓝三色的光源。
| 索引 |
说明 |
|---|---|
| 1 |
脚部空间照明灯 |
| 2 |
红绿蓝 LED |
| 3 |
电子单元 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 KL30B |
总线端 KI. 30B 基础运行 |
| KL31L |
总线端 KL31L 负载接地 |
| LIN in |
LIN 总线输入端 |
| LIN out |
LIN 总线输出端 |
注意下列脚部空间照明灯（左前脚部空间照明灯或右前脚部空间照明灯）的标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
脚部空间照明灯（左前脚部空间照明灯或右前脚部空间照明灯）对地短路时，预计将出现以下情况：
车身域控制器 (BDC) 中的故障记录。
可通过诊断系统对脚部空间照明灯（左前脚部空间照明灯和右前脚部空间照明灯）进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
