提示！ 旅行车的抗干扰滤波器安装在后窗按钮的正极导线和接地线中。 |
抗干扰滤波器可抑制在控制附加制动信号灯时产生的干扰脉冲。
该抗干扰滤波器滤除附加制动信号灯导线对后窗天线的干扰。
此抗干扰滤波器安装在附加制动信号灯的正极导线和接地线中。
|
提示！ 旅行车的抗干扰滤波器安装在后窗按钮的正极导线和接地线中。 |
车身域控制器 (BDC) 通过一个按脉冲宽度调制的信号（PWM 信号）控制附加制动信号灯。该控制方式可能导致高频故障。抗干扰滤波器中的滤波器电路可有效抑制干扰脉冲。

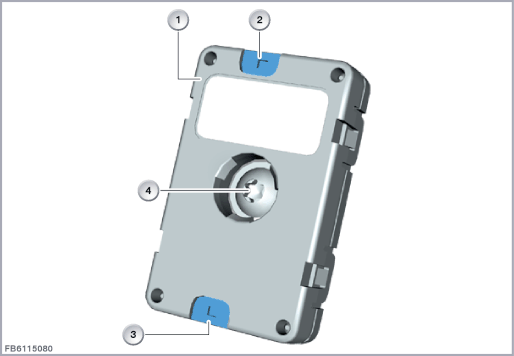

下图显示抗干扰滤波器，以 G12 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
抗干扰滤波器 |
2 |
3 芯插头连接，至电线束的连接侧 |
| 3 |
3 芯插头连接，附加制动信号灯的连接侧 |
4 |
固定装置和接地连接 |
抗干扰滤波器通过 2 个插头连接与车身域控制器 (BDC) 和附加制动信号灯连接。
2 个插头连接为 3 芯。
| 索引 |
说明 |
|---|---|
| 1 |
抗干扰滤波器 |
| 2 |
附加制动信号灯的连接侧 |
| 3 |
至电线束的连接侧 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 31，每个插头连接中附加制动信号灯的接地线 |
| SIG |
车身域控制器 (BDC) 的信号线，用于控制制动信号灯（电线束的连接侧中） |
| SIG2 |
控制制动信号灯（附加制动信号灯的连接侧中） |
| 每个插头连接中的 1 个线脚 Pin 未使用。 |
|
注意抗干扰滤波器下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
部件失灵时，可能出现以下情况：
断路导致失灵：
| - | 附加制动信号灯失灵 |
如果制动时接收效果弱化，则抗干扰滤波器中可能存在故障。
无法通过诊断系统对抗干扰滤波器进行功能检查。
