低音喇叭和高音喇叭

2 个喇叭作为报警信号使用。

提示！ 车辆装备带防盗报警系统

防盗报警系统的软件集成在车顶功能中心 (FZD) 内。车顶功能中心 (FZD) 因此控制防盗报警系统。

一般情况，当 DWA 报警时紧急警报通过自身的应急电源报警器输出。如果在故障情况下无法如此操作，车顶功能中心 (FZD) 输出控制总线上喇叭的要求。可能的故障情况：例如应急电源报警器损坏或带有倾斜报警传感器的应急电源报警器和车顶功能中心之间断路（局域互联网总线）。
功能描述

通过按压喇叭开关可以使喇叭生成音量信号。喇叭通过一个快速摇摆的膜片（膜片通过电流产生摇摆）产生声音。喇叭除了膜片，还有一个用来加强声音的蜗牛状的喇叭筒。

按如下方式控制喇叭：

喇叭开关直接与转向柱开关中心连接。随着按压喇叭开关按钮，该开关切换至接地。开关信号将在转向柱开关中心得以处理，并且作为局域互联网信息发送到车身域控制器 (BDC)。

与信号分析相符，车身域控制器 (BDC) 接收了用以喇叭的继电器控制。

基于它对电流的高要求，喇叭将通过继电器开启，即喇叭继电器。

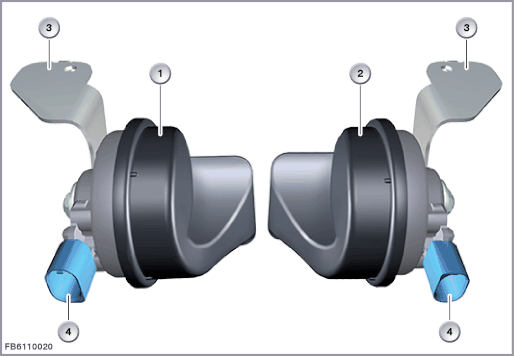

下图显示 2 个喇叭示例。

索引

说明

索引

说明

1

高音喇叭

2

低音喇叭

3

支架

4

2 芯插头连接
结构及内部电路连接

每一个喇叭通过 2 芯插头连接和车载网络相连接。

索引

说明

1

高音喇叭

2

低音喇叭

线脚布置

线脚

说明

Kl. 31L

总线端 KI. 31L 负载接地

Kl. 30

通过喇叭继电器供电
标准值

注意下列喇叭的标准值：

大小

数值

电压范围

9 至 16 V

温度范围

-40 至 85 °C
诊断提示
部件失灵

喇叭失灵时，预计将出现以下情况：

部件的功能检查

可以通过诊断系统对喇叭进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
