带输出级的鼓风机马达

风扇在冷暖空调内产生必要的空气流量。风扇由下列部件组成：

提示！

带末级的风扇马达的正确安装位置可通过诊断电路图上的热点调用！
功能描述

自动恒温空调控制单元 (IHKA 控制单元) 为输出级规定了风扇马达的标准电压。额定电压由 IHKA 控制单元作为信号通过 LIN 总线发出。视控制信号而定由末级控制风扇马达。

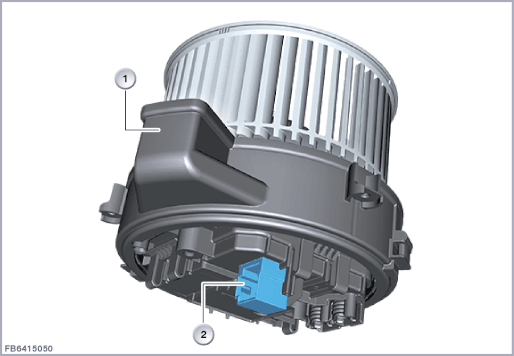

下图所示为风扇的示例。

索引

说明

索引

说明

1

- 风扇功能干扰

2

4 芯插头连接
结构及内部电路连接

风扇马达为一个电动马达。

索引

说明

1

末级

2

风扇马达

线脚布置

线脚

说明

Kl. 31L

总线端 KI. 31L 负载接地

LIN

LIN 总线

U

供电电压

1 个线脚未使用
标准值

注意风扇马达的下列标准值：

大小

数值

电压范围

9 至 16 V

最大电流消耗

30.5 ± 1.5 A

温度范围

-40 至 85 °C
诊断提示
部件失灵

风扇马达失灵时，可能出现以下情况：

一般提示

输出级有诊断功能。相应的诊断信息通过 LIN 总线传输至 IHKA 控制单元并在该处进行分析。风扇输出级出现有危险的过热时，会降低输出电压，这会导致风扇功率减小。
