后座区风扇安装在中央控制台内，为后座区空调产生更大的空气流量。后座区风扇由后座区风扇马达、风扇轮和壳体组成。后座区风扇马达的末级安装在壳体上。
冷暖空调控制单元根据在后座区自动空调操作设备上所选的设置控制后座区风扇马达的末级。冷暖空调控制单元将该请求通过 LIN 总线发送至后座区自动空调操作设备。后座区自动空调操作设备通过按脉冲宽度调制的信号 (PWM 信号) 给末级提供标准电压。末级根据这个可变控制信号控制后座区风扇马达。

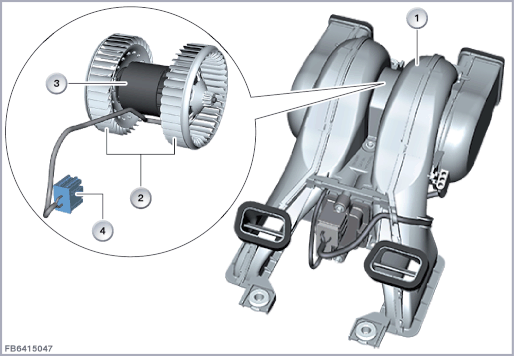

下图作为示例显示后座区风扇马达。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
壳体 |
2 |
2 个风扇轮 |
| 3 |
后座区风扇马达 |
4 |
2 芯插头连接 |
后座区风扇马达是一个电动马达。
| 索引 |
说明 |
|---|---|
| 1 |
后座区风扇马达 |
线脚布置
后座区风扇马达直接与末级连接。
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，末级接地端 |
| U |
末级的控制 |
注意后座区风扇马达的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 最大电流消耗 |
15 A |
| 温度范围 |
-40 至 85 °C |
在后座区风扇马达失灵时，预计将出现下列情况：
后座区风扇已关闭
如果末级过热保护响应，则后座区风扇马达关闭。
