后座区风扇马达末级

输出级直接位于后座区风扇马达壳体上。输出级用于调节后座区风扇马达的电压。

提示！

正确的末级安装位置可以通过诊断中电路图上的热点调出！
功能描述

自动恒温空调控制单元 (冷暖空调控制单元) 的请求通过 LIN 总线发送至后座区自动空调操作设备。后座区自动空调操作设备通过按脉冲宽度调制的信号 (PWM 信号) 给末级提供标准电压。末级根据这个可变控制信号控制后座区风扇马达。

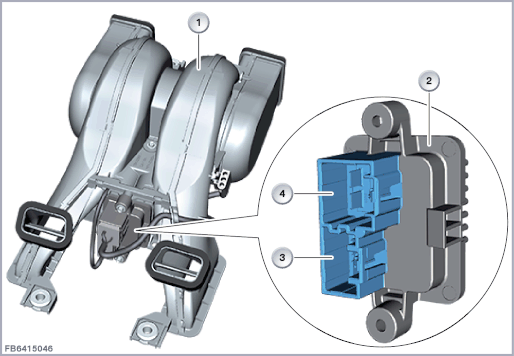

下列图像作为示例显示后座区风扇马达的末级。

索引

说明

索引

说明

1

壳体

2

末级

3

2 芯插头连接

4

4 芯插头连接

输出级线路板上有一个温度传感器用于监控调节器温度。如果超过确定温度阈值，则断开输出级。

结构及内部电路连接

末级通过总线端KL30提供电压。输出级与电线束和风扇马达连接。

索引

说明

1

后座区风扇马达末级

线脚布置（连接到电线束，4 芯）

线脚

说明

Kl. 31L

总线端 31L，负荷接地

Kl. 30

总线端 Kl. 30，电源电压

PWM

PWM 信号 (按脉冲宽度调制的信号)

1 个线脚 Pin 未使用。

线脚布置 (连接到后座区风扇马达，2 芯)

线脚

说明

总线端 Kl. 31

总线端 Kl. 31，后座区风扇马达接地端

U

后座区风扇马达的供电电压
标准值

注意输出级的下列标准值：

大小

数值

电压范围

9 至 16 V

最大电流消耗

15 A

温度范围

-40 至 85 °C
诊断提示
部件失灵

在后座区风扇马达输出级失灵时，预计将出现以下情况：

一般提示

风扇末级有诊断功能。如果末级过热保护响应，则后座区风扇马达关闭。



保留印刷错误、内容疏忽以及技术更改的可能性。
