气动泵为驾驶员座椅或前乘客座椅上的腰部支撑垫供应压缩空气。
腰部支撑泵由一台带有泵马达的气动泵组成。此气动泵为腰部支撑垫产生压缩空气。泵马达 (直流马达) 驱动泵。一个过压阀保护系统不受过高的系统压力损坏。
借助腰部支撑调整装置的按钮控制腰部支撑的所需调整。
按钮信号不在座椅模块内，而是由腰部支撑阀体内的电子分析装置进行分析。电子分析装置控制腰部支撑阀体中的腰部支撑泵和电磁阀。

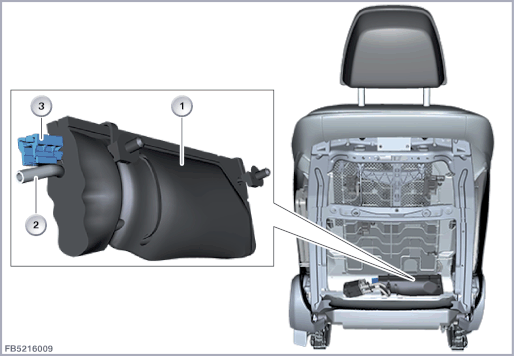

下图以驾驶员座椅为例简化显示腰部支撑泵（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
带泵马达和绝缘件的气动泵 |
2 |
从气动泵至阀体的压缩空气管路 |
| 3 |
2 芯插头连接 |
腰部支撑泵（驾驶员座椅腰部支撑泵或前乘客座椅腰部支撑泵）通过一个 2 芯插头连接与车载网络连接。
| 索引 |
说明 |
|---|---|
| 1 |
腰部支撑泵 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| U |
供电 |
| Kl. 31L |
总线端 KI. 31 功率管接地 |
注意驾驶员座椅腰部支撑泵或前乘客座椅腰部支撑泵的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 最大工作压力 |
0.34 bar |
| 温度范围 |
-40 至 85 °C |
一旦腰部支撑泵（驾驶员侧腰部支撑泵或者乘客侧腰部支撑泵）失灵，就可能会出现如下的行为：
驾驶员座椅模块 (SMFA) 或前乘客侧座椅模块 (SMBF) 内出现故障记录
无法使用诊断系统对驾驶员座椅腰部支撑泵或前乘客座椅腰部支撑泵进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
