靠背中的腰部支撑由 2个可充气的腰部支撑垫与一个阀体中的总共 4 个阀门组成。腰部支撑垫部分重叠。因此可改变腰部支撑的高度和厚度 (腰部支撑高度调整和腰部支撑深度调整)。
一个气动泵 (驾驶员座椅气动泵或前乘客座椅气动泵) 为腰部支撑垫供应压缩空气。根据所选的设置对各个腰部支撑垫进行充气或排气。
腰部支撑自总线端 30B 接通起可激活。腰部支撑垫所需的调整将借助座椅调整装置的开关组（驾驶员侧座椅调整装置的开关组和乘客侧座椅调整装置的开关组）中腰部支撑调整装置的按钮来加以控制。
按钮信号由阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 中的电子分析装置进行分析。电子分析装置控制气动泵 (驾驶员座椅气动泵或前乘客座椅气动泵) 和阀体中的电磁阀。
电磁阀在失电时关闭。
阀体内的一个过压阀保护系统不受过高的系统压力损坏。

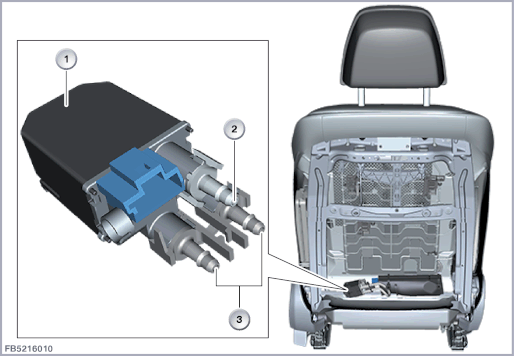

下图以 G12 为例显示了驾驶员腰部支撑阀体（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
腰部支撑阀体 |
2 |
6 芯插头连接 |
| 3 |
压缩空气供应的接口 |
4 |
腰部支撑垫的空气道连接 |
阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 通过一个 6 芯插头连接在车载网络上。
右前部配电器通过总线端 30B 向阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 供电。
一个过压阀保护系统不受过高的系统压力损坏。
| 索引 |
说明 |
|---|---|
| 1 |
驾驶员腰部支撑阀体或前乘客腰部支撑阀体 |
| 2 |
电磁阀 |
| 3 |
过压阀 |
| 4 |
电子分析装置 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| SIG |
驾驶员腰部支撑开关或前乘客腰部支撑开关的信号输入端 (按钮信号) |
| SIG2 |
驾驶员腰部支撑开关或前乘客腰部支撑开关的接地端 |
| SIG3 |
用于腰部支撑调整的气动泵 (驾驶员座椅气动泵或前乘客座椅气动泵) 的控制输出端 |
| 1 个线脚 Pin 未使用。 |
|
注意阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 额定电压 |
12 V |
| 每个电磁阀的最大电流消耗 |
300mA |
| 温度范围 |
-40 至 85 °C |
阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 不具有自诊断功能。
阀体 (驾驶员腰部支撑阀体或前乘客腰部支撑阀体) 失灵时，预计会出现以下情况：
电磁阀在失电时关闭，因此无法调整腰部支撑
保留印刷错误、内容疏忽以及技术更改的可能性。
