提示！ 如果没有安装垂直加速传感器，则 VDP 控制单元涉及来自 ACSM 控制单元的加速信号。 |
垂直加速传感器沿着车辆垂直轴计算车轮的加速度。
如果已安装电子主动式后部滚转稳定控制单元 (EARSV，EARSH) 则总共安装了 4 个垂直加速传感器。
垂直加速传感器分别固定在减震器上。垂直加速传感器的信号由垂直动态平台 (VDP) 控制单元读取。
垂直加速传感器测量加速度。传感器具有一个敏感的车桥，在该车桥上震动体可移动排列。确定影响震动体的惯性力。由此可以确定是否发生了速度增加或速度减少。
通过垂直加速传感器可以实现通过 VDP 控制单元精确调节电子主动式后部滚转稳定控制单元 (EARSV，EARSH)。避免从一个车轮至其他车轮所谓的复制车道不平整度。
通过利用高度传感器检测车轮运动以及车身运动实现精确调节电子减震控制系统。
|
提示！ 如果没有安装垂直加速传感器，则 VDP 控制单元涉及来自 ACSM 控制单元的加速信号。 |

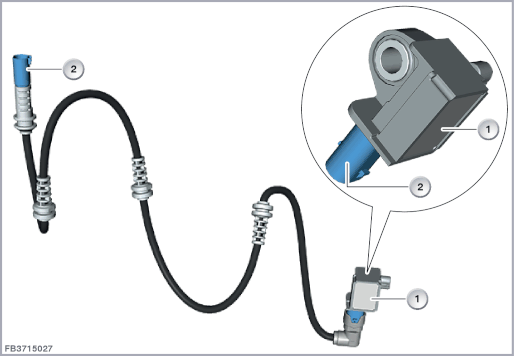

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
垂直加速度传感器 |
2 |
2 芯插头连接 |
垂直加速传感器包括：
| - | 加速传感器 |
| - | 电子单元 |
垂直加速传感器通过 2 芯插头连接与 VDP 控制单元连接。
竖向动态平台 (VDP) 负责向垂直加速传感器提供电压。数据通过双线连接进行传送。也就是说供电导线同时用作为信号线。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
垂直加速度传感器 |
2 |
电子单元 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG/U |
垂直加速度信号和供电 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
注意垂直加速传感器的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
5 V 至 11 V |
| 测量范围 |
±16 g |
| 温度范围 |
-40 °C 至 120 °C |
当垂直加速传感器失灵时，预计将出现以下情况：
VDP 控制单元内出现故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
