USB 连接和 USB 连接 2

在本文件中将介绍以下 USB 连接：

提示！

USB 端口（USB 端口或 USB 端口 2）可能连接到主机或 USB-Hub，具体取决于车型系列、车型和车辆装备。

注意诊断系统中的电路图！

提示！

根据 USB 端口的规格（例如，带充电功能的 USB 端口），它还可能给外部设备充电。

注意诊断系统中的电路图！

提示！

USB 连接的正确安装位置可通过热点在诊断的电路图上调用！

带有 USB 端口的外部设备可以连接到 USB 端口（USB 端口或带充电功能的 USB 端口）。同时，这些外部设备也可以在相应的 USB 端口（例如，带充电功能的 USB 端口）上充电。

通过控制器和中央信息显示器上的显示进行操作。通过车载扬声器进行音频播放。

提示！

有关适用的 USB 设备的信息，请登录 www.bmw.com/bluetooth。
功能描述

USB 连接可以被用于如下的一些应用：

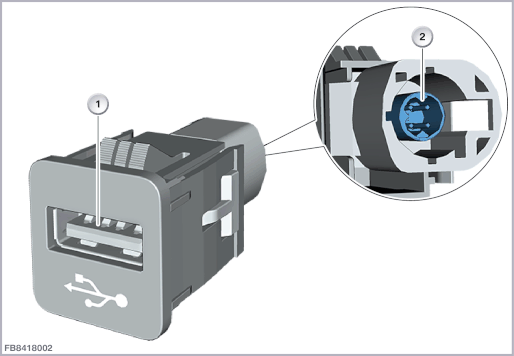

下图所示为 USB 连接的示例。

索引

说明

索引

说明

1

USB 连接

2

4 芯插头连接



下图显示了一个带充电功能的 USB 端口示例。

索引

说明

索引

说明

1

包括充电功能的 USB 接口

2

4 芯插头连接

3

4 芯插头连接
结构及内部电路连接

索引

说明

1

USB 连接

线脚布置

线脚

说明

SIG

数据导线 +

SIG2

数据导线 -

SIG3

供电 5 V

SIG4

接地连接

屏蔽

屏蔽



索引

说明

1

包括充电功能的 USB 接口

线脚布置

线脚

说明

SIG

数据导线 +

SIG2

数据导线 -

SIG3

供电 5 V

SIG4

接地连接

屏蔽

屏蔽

总线端 Kl. 30B

12 V 供电，用于为外部设备充电

总线端 Kl. 58g

总线端 Kl. 58g 查寻照明

Kl. 31L

总线端 KI. 31L 功率管接地
标准值

注意 USB 连接以下的标准值：

大小

数值

电压范围

9 至 16 V

USB 接口上的最大电压

5 V

USB 接口上的最大额定电流

500 mA

温度范围

-40 至 80 °C
诊断提示
一般提示

提示！

根据音频文件和视频文件的配置，例如数据传输率高于 256 KBit/s 或者多种不同的压缩技术，不能在任何情况下都始终确保正确的播放。
部件的功能检查

USB 连接不具有自诊断功能。可通过诊断系统执行 USB 连接的功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
