防盗报警系统 (DWA)通过车前盖触点开关获知车前盖的状态信息（打开或者关闭）。
当车前盖关闭时，车前盖触点开关中的触点是打开的。打开车前盖时，车前盖触点开关的状态也发生改变（触点关闭）。车前盖触点开关与车身域控制器 (BDC) 连接。BDC 控制单元分析车前盖触点开关状态。BDC 控制单元在总线上将状态信息作为信息发送至超声波车内防盗监控装置。
未连接的车前盖触点开关被 BDC 控制单元评估为关闭。车前盖关闭时 BDC 控制信号得到一个低信号。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
2 芯插头连接 |
2 |
车前盖触点开关 |
车前盖触点开关通过一个 2 芯插头连接与车载网络连接。

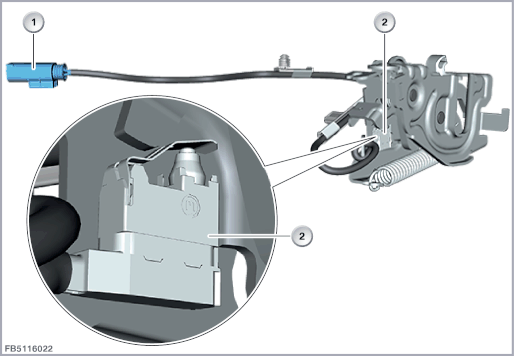

| 索引 |
说明 |
|---|---|
| 1 |
车前盖触点开关 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
信号线，从车前盖触点开关到车身域控制器 (BDC) 的信号 |
| KL31L |
总线端 KI. 31L 功率管接地 |
注意车前盖触点开关的以下额定值：
| 大小 |
数值 |
|---|---|
| 温度范围 |
-40 至 105 °C |
车前盖触点开关失灵时，预计将出现以下情况：
车身域控制器 (BDC) 中的故障记录
车前盖触点开关的功能检查可通过诊断系统执行。
