FUB-后部配电器 (FUB-FUB-FB-GZ-Z2A-G11

后部配电器

提示！

对于后部配电器，有 2 个装备系列：标准型和高级装备。

随着车辆在舒适性、通信和车辆安全性等方面电气功能的不断增加，供电的作用也越来越重要。

由于特殊的工作条件（在这些条件下使用不同的系统功能），在车内安装了多个配电器。从而确保在所有工作范围内都能有足够的供电。

保险丝位于在后部配电器中。除了保险丝之外，还有一些继电器插在或钎焊在线路板上。如果有一个钎焊的继电器损坏，则必须更换整个后部配电器。

LIN 配电器实现了不同继电器和后部/前部配电器总线端的智能控制。LIN 配电器作为独立的可插拔部件装入后部配电器。

根据车型系列和车辆装备，后部配电器的线路板上装配有不同的继电器。另外，保险丝布置也取决于车型系列和车辆装备。

在后部配电器上，直接连接保险丝。这种情况下，保险丝与插头连接的接头一起插在线路板上。插头连接的其他接头与电线束的插头直接连接。这种结构的优点是：

保险丝和继电器位于后部配电器中。对于供电特别重要的是下列继电器：

索引	说明	索引	说明
1	后部配电器	2	高级装备区域
3	LIN 配电器的插头连接

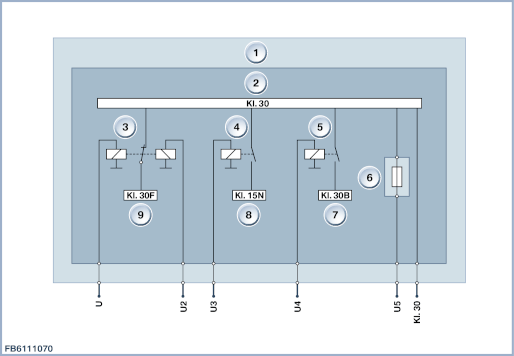

总线端 15N，总线端 30B 和总线端 30F为转换式总线端，用于车载网络内的控制单元和组件的供电。这些转换式总线端可在正常运行，停车模式(休眠电流) 或故障情况下，实现能量消耗的最优化。

保险丝盒通过蓄电池导线给后部配电器供电（总线端 Kl. 30）。

根据车型系列和车辆装备，后部配电器的线路板上装配有不同的继电器。

另外，保险丝布置（无图示）也取决于车型系列和车辆装备。
