保险丝盒
 |
提示！ 保险丝盒有 2 种不同的装备系列：标准型和高级装备。 |
随着车辆在舒适性、通信和车辆安全性等方面电气功能的不断增加，供电的作用也越来越重要。
由于特殊的工作条件（在这些条件下使用不同的系统功能），在车内安装了多个配电器。从而确保在所有工作范围内都能有足够的供电。
保险丝盒 (也称为 "蓄电池分电器") 的保险丝布置取决于车型系列、发动机型号和车辆装备。
|
提示！ 保险丝盒有 2 种不同的装备系列：标准型和高级装备。 |
随着车辆在舒适性、通信和车辆安全性等方面电气功能的不断增加，供电的作用也越来越重要。
由于特殊的工作条件（在这些条件下使用不同的系统功能），在车内安装了多个配电器。从而确保在所有工作范围内都能有足够的供电。
保险丝盒 (也称为 "蓄电池分电器") 的保险丝布置取决于车型系列、发动机型号和车辆装备。
蓄电池通过蓄电池导线给保险丝盒供电（总线端 Kl. 30）。保险丝盒内的蓄电池导线直接连接在总线端 30 分电器上。所有与总线端 30 分电器连接的输出端都通过保险丝确保安全。在每个输出端上都有总线端 Kl. 30。

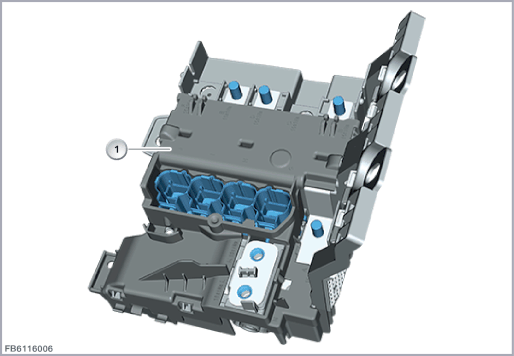

| 索引 |
说明 |
|---|---|
| 1 |
保险丝盒 |
保险丝盒内安装了总线端 30 分电器和保险丝。
保险丝连接总线端 30 分电器上。
总线端 30 分电器连接在蓄电池导线上。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
保险丝盒 |
2 |
总线端 Kl. 30 配电器 |
| 3 |
保险丝 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 30 |
总线端 30 供电，蓄电池导线接口 |
| U |
用电器的供电 |
保险丝盒只能整个一起更换。保险丝不能单个更换。
