保险丝盒 3 的作用是供电。目前，在保险丝盒 3 上通过保险丝连接有如下的用电器：
后桥偏行角调节 (HSR)
动力控制单元 (PCU)
目前，保险丝盒 3 上的部分输出端未设置并且被预留。
车辆电池上的保险丝盒通过一根蓄电池导线和总线端 KL30 为保险丝盒 3 供电。蓄电池导线通向保险丝盒 3。

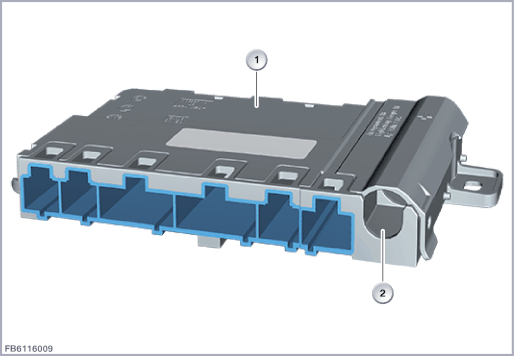

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
保险丝盒 3 |
2 |
蓄电池导线的连接 |
保险丝盒 3 最多配有 8 个保险丝。
 |
提示！ 目前仅使用 2 个保险丝。 |
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
保险丝盒 3 |
2 |
保险丝 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30 |
蓄电池的供电 |
| U |
所连用电器的供电电压 |
不能通过诊断系统进行保险丝盒的功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
