保险丝盒 2 的作用是供电。目前，在保险丝盒上通过保险丝连接有如下的用电器：
电子主动式前部滚转稳定控制单元 (EARSV)
电子主动式后部滚转稳定控制单元 (EARSH)
辅助电池通过一根蓄电池导线和总线端 KL30 为保险丝盒 2 供电。蓄电池导线通向保险丝盒 2。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

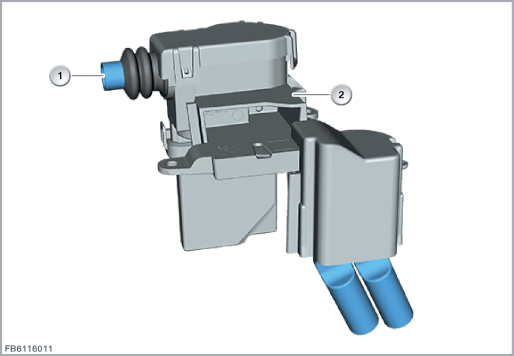

| 1 |
蓄电池导线的连接 |
2 |
保险丝盒 2 |
保险丝盒 2 最多配有 2 个保险丝。
 |
提示！ 对于在稳定杆中没有电子主动式前部滚转稳定控制单元和电子主动式后部滚转稳定控制单元 (EARSV、EARSH) 的车辆，不会安装保险丝盒 2。 |
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
保险丝盒 2 |
2 |
保险丝 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30 |
蓄电池的供电 |
| U |
所连用电器的供电电压 |
不能通过诊断系统进行保险丝盒的功能检查。
