由于一个扬声器无法对可听到的频谱的所有频率进行相同的转换，因此将安装根据频率范围优化的多个扬声器。
根据车辆装备而定，已安装下列扬声器：
高音喇叭
中音喇叭
低音喇叭
车辆上现有的扬声器数量取决于安装的扬声器系统。
在 High End 扬声器系统中在车顶衬里上还安装了附加的扬声器。
音频数据通过 MOST 总线从主机传输至顶级高保真放大器 (AMPT)。
音频信号通过绞合的导线由音频功率放大器传送给扬声器。
顶级高保真放大器则通过音频末级播出音频信号。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

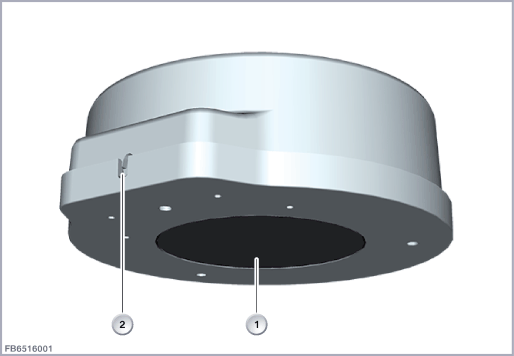

| 1 |
车顶衬里扬声器 |
2 |
绞合导线接头 |
扬声器通过 2 芯插头连接与音频功率放大器的音频末级连接。
根据装备情况，车顶衬里中可安装 1 个或 2 个扬声器。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
高音喇叭 |
2 |
中音喇叭 |
| 3 |
低音喇叭 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG+ |
音频线，正极信号 |
| SIG‐ |
音频线，负极信号 |
注意下列适用于扬声器的标准值：
| 参数 |
值 |
|---|---|
| 高音扬声器的传输范围 |
4.5 至 20 kHz |
| 中音扬声器的传输范围 |
150 至 5000 Hz |
| 低音喇叭传输范围 |
30 至 250 Hz |
| 温度范围 |
-40 至 80 °C |
扬声器的功能检查可以通过诊断系统进行。
路径：功能网络 > 车身 > 音频、视频、导航、电话(MOST 环形结构)> 声音输出
