自动变速箱

自动变速箱由机械电子控制系统模块调节。机械电子控制系统模块由液压单元和电子模块组成。液压单元是变速箱控制系统的开关调节器。

电子模块包含 EGS 控制单元、传感器以及变速箱内部的电气连接 (EGS 表示电子变速箱控制系统)。

功能描述

混合动力变速箱与传统的自动变速箱一样通过电子变速箱控制系统 (EGS) 控制。混合动力变速箱装有一个电机来代替转换器。

自动变速箱的混合技术包括下列组件：

-

双质飞轮
-

附加的扭转减震器
-

离合器
-

电机
-

电动变速箱油泵



索引

说明

索引

说明

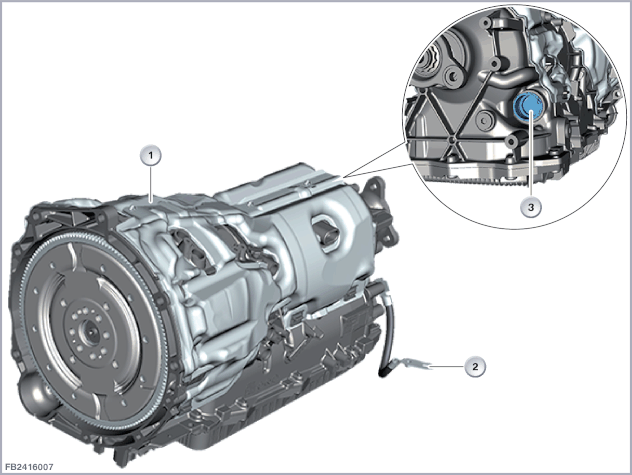

1

自动变速箱

2

电位补偿

3

16 芯插头连接
结构及内部电路连接

EGS 通过一个 16 芯的插头连接与车载网络连接。

EGS 控制单元是 K-CAN5 和 PT-CAN2 上与总线相连的控制单元。

左前配电器通过总线端 KL30B 为 EGS 控制单元供电。



索引

说明

1

电子变速箱控制系统 (EGS)

线脚布置

在上面的图示中只示出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

标准值

注意控制单元的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至约 145 °C
诊断提示
部件失灵

与电子变速箱控制系统的通信失灵时，进行标准检测 (整体测试模块)。存在某个控制单元内部故障时，预计将出现以下情况：
