使用刮水清洗开关接通或关闭后窗刮水器。
转向柱开关中心通过 LIN 总线将开关信号发送至车身域控制器 (BDC)。车身域控制器 (BDC) 分析信号。根据分析结果控制后窗刮水器。
车身域控制器 (BDC) 内的配电器给刮水器马达（直流马达）供电。
有下列几种刮水器运行方式：
间歇运行
将刮水清洗开关从基本位置向前推至第一个卡槽位置时，间歇运行起动。间隙时间可设码（例如，2 秒或 4 秒或 8 秒或 12 秒）。
点动刮水
持续操作开关（刮水清洗开关）后执行点动刮水。为此，必须将刮水清洗开关从间歇运行的卡槽位置中用力向前按下。
当再次松开刮水清洗开关时，将自动进行 2 至 3 次刮水循环。从而可以在回到间歇运行前将后窗玻璃擦干。
持续刮水
如果在已激活间歇运行条件下挂入倒车档，后窗刮水器将切换到连续运行。

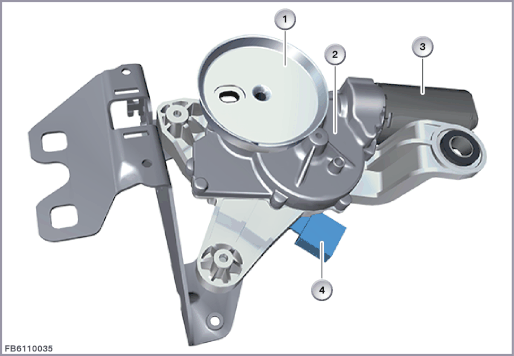

后窗刮水器由下列组件构成：
直流马达
减速器
复位触头
车身域控制器 (BDC) 控制刮水器马达。通过预规定的电流方向识别刮水器马达的旋转方向。
极限位置（静止位置）可通过集成在后窗刮水器电动马达的复位触头确定。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
从动件 |
2 |
减速器 |
| 3 |
直流马达 |
4 |
3 芯插头连接 |
锁止保护
复位触头的信号被用作刮水器马达的锁止保护。如果打开刮水器运行后，复位触头的信号直到某一特点时间点（可设码，例如 8 秒或 16 秒）都不出现，车身域控制器 (BDC) 将关闭刮水器运行。可再次尝试打开刮水器运行。如果刮水器马达再次卡住，在约 3 分钟内不可对其进行操作。经过一次总线端切换（PAD 模式开 > PAD 模式关 > PAD 模式开）后，必须重新激活刮水器运行。
当激活锁止保护时，后窗清洗泵也被锁止。
后窗刮水器通过 3 芯插头连接连接在车载网络上。
车身域控制器 (BDC) 控制后窗刮水器。
复位触头通过信号导线与车身域控制器 (BDC) 连接。
车身域控制器 (BDC) 内的配电器通过总线端 Kl. 30 给后窗刮水器供电。
| 索引 |
说明 |
|---|---|
| 1 |
后窗刮水器 |
| 2 |
刮水器马达（直流马达） |
| 3 |
复位触头 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 30 |
总线端 Kl. 30 (供电) |
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| SIG |
信号线（复位触头的信号） |
注意后窗刮水器的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 额定电压 |
12 V |
| 锁止时的最大电流消耗 |
20 A |
| 持续操控时的最大刮水循环 |
33 ± 5 每分钟 |
| 温度范围 |
-40 至 85 °C |
后窗刮水器失灵时，预计出现以下情况：
车身域控制器(BDC)中的故障记录
转向柱开关中心失灵：
如果转向柱开关中心到车身域控制器 (BDC) 的通信失灵，将无法再打开后窗刮水器（无紧急运行）。
后窗刮水器的功能检查可以使用诊断系统执行。
路径：功能网络 > 车身 > 刮水清洗装置
