与车型系列和车辆配置有关，在中央控制台操作面板上集成了下列系统的按钮：
驻车辅助按钮
自调标高悬架控制按钮：降低高度
自调标高悬架控制按钮：提升高度
全景视图按钮
泊车辅助系统
PDC 在驻车时提供支持。缓慢地接近车辆之前或之后的目标将通过信号音和可视化显示发出信息。
全景摄像机在驻车和调度时提供支持。此外，车辆周围的区域也将显示在控制显示屏上。
高度调节
高度切换会在一定的速度下自动起动，也可按下按钮手动进行。
有 3 个高度：高、正常、低。LED 将显示当前高度。
全景视图
系统可在无法全面了解周围情形的出口和路口处及早观察到横向来往车辆。

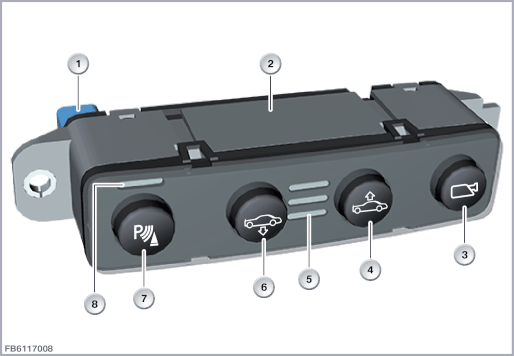

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
10 芯插头连接 |
2 |
中央控制台操作设备 |
| 3 |
全景视图按钮 |
4 |
自调标高悬架控制按钮：提升高度 |
| 5 |
LED 的自调标高悬架控制 |
6 |
自调标高悬架控制按钮：降低高度 |
| 7 |
驻车辅助按钮 |
8 |
功能 LED 指示灯 |
中央控制台操作设备通过 10 芯插头连接进行连接。
中央控制台操作设备通过 LIN 总线与车身域控制器 (BDC) 连接。通过 LIN 总线传输按钮信号。
中央控制台操作设备将通过总线端 Kl. 30B 供电。
| 索引 |
说明 |
|---|---|
| 1 |
中央控制台操作设备 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
基础运行总线端 Kl.30，供电 |
| LIN |
LIN 总线 |
| 总线端 Kl. 31E |
总线端 Kl. 31E，电子接地线 |
注意中央控制台操作面板的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
6 至 16 伏 |
| 最大电流消耗 |
270 mA |
| 温度范围 |
-40 至 85 °C |
在中央控制台操作设备失灵时，预计将出现以下情况：
车身域控制器(BDC)中的故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
