警示闪烁开关
通过按压警示闪烁开关，将打开闪烁报警灯。此时会同时激活所有的转向信号灯，警示闪烁开关的功能显示灯会一起闪烁。
 |
提示！ 当乘员保护系统触发时，ACSM控制单元向其它总线用户发送一个信息。取决于事故严重程度相应控制单元执行规定功能。例如，车身域控制器 (BDC) 会接通车内灯和闪烁报警灯 紧急制动情况下闪烁报警会自动接通。 |
|
提示！ 警示闪烁开关的正确安装位置可以通过诊断中电路图上的热点调出！ |
通过按压警示闪烁开关，将打开闪烁报警灯。此时会同时激活所有的转向信号灯，警示闪烁开关的功能显示灯会一起闪烁。
|
提示！ 当乘员保护系统触发时，ACSM控制单元向其它总线用户发送一个信息。取决于事故严重程度相应控制单元执行规定功能。例如，车身域控制器 (BDC) 会接通车内灯和闪烁报警灯 紧急制动情况下闪烁报警会自动接通。 |
|
提示！ 警示闪烁开关的正确安装位置可以通过诊断中电路图上的热点调出！ |
如果在闪烁报警时操作了左或右侧的转向信号灯开关，则其优先于闪烁报警。在 PAD 模式关闭或者撤销转向信号灯之后重新切换到闪烁报警。
如果在转向信号灯工作时按下了警示闪烁开关，则闪烁报警将具有优先权。
在总线端 30 或总线端 30B 接通的情况下，闪烁报警将以降低耗电的方式被接通。这意味着间歇时间按如下变化：接通时间更短，断开时间更长。

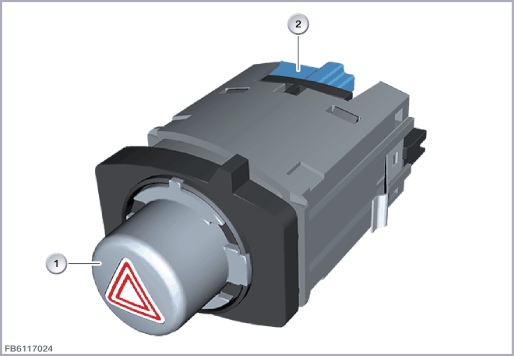

下图是一个警示闪烁开关的例子。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
警示闪烁开关 |
2 |
6 芯插头连接 |
警示闪烁开关通过一个 6 芯插头连接与车载网络相连。
BDC 控制单元给警示闪烁开关的功能发光二极管供电。
警示闪烁开关在按下时将一个电阻设码的信号输出至 BDC 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
警示闪烁开关 |
| 2 |
按钮 |
| 3 |
功能照明灯 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
警示闪烁开关信号 |
| 总线端 Kl. 31 |
总线端 Kl. 31 |
| U |
功能照明灯电压 |
| 3 个线脚未占用 |
|
注意警示闪烁开关的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
8 至 18 V |
| 额定电流 |
10 mA |
| 温度范围 |
-40 至 85 °C |
在警示闪烁开关上一般只有按钮会失灵。按钮失灵时，预计会出现以下情况：
车身域控制器(BDC)中的故障记录
可以通过诊断系统对按钮进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
