提示！ 车主手册中已说明操作可能性。 |
根据配置情况，分别在左右 C 柱挡板中各安装了 2 个音量按键进行音量调节：
左侧 C 柱挡板：左音量按键 VOL+ 和左音量按键 VOL-，
连接在左侧 Coachdoor 车门模块 (CDML) 上
右侧 C 柱挡板：右侧音量按键 VOL+ 和右侧音量按键 VOL-，
连接在右侧 Coachdoor 车门模块 (CDMR) 上
左侧 Coachdoor 车门模块 (CDML) 和右侧 Coachdoor 车门模块 (CDMR) 将相应的按钮信号作为信息，在 K-CAN2 上发出。
通过按下音量按键调节音量。
|
提示！ 车主手册中已说明操作可能性。 |

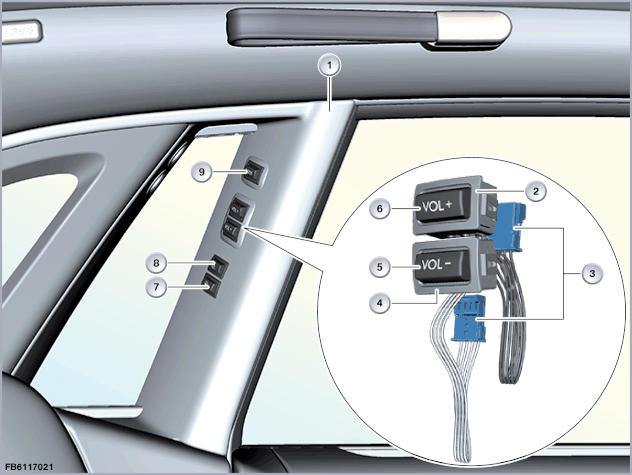

下图以 RR12 为例展示了左侧 C 柱挡板中的 2 个音量按键。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左侧 C 柱挡板 |
2 |
左侧音量按键VOL+ |
| 3 |
4 芯插头连接 |
4 |
左侧音量按键VOL- |
| 5 |
按钮 |
6 |
按钮 |
| 7 |
驾驶员侧后方的搁脚板按钮向上 |
8 |
驾驶员侧后方的搁脚板按钮 |
| 9 |
左后车门拉紧辅助装置按钮 |
每个音量按键都通过一根 4 芯插头连接与电缆束相连接。
音量按键信号以模拟方式传输至 Coachdoor 车门模块。
Coachdoor 车门模块把信号作为信息在 K-CAN2 上输出。车身域控制器 (BDC) 是与 K-CAN2 总线相连的控制单元。
车身域控制器 (BDC) 通过总线端 Kl. 58g（查寻照明）给音量按键供电。
| 索引 |
说明 |
|---|---|
| 1 |
音量按键 |
| 2 |
按钮 |
| 3 |
查寻照明 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g，查寻照明 |
| SIG |
信号线 |
注意音量按键的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
在音量调节器失灵时可能出现下列情况：
相应 Coachdoor 车门模块内的故障记录
保留印刷错误、内容疏忽以及技术更改的可能性。
